L’accumulation d’eau est l’un des défis majeurs affectant l’efficacité et la sécurité des mines. Excès d’eau souterraine, précipitations, et les infiltrations souterraines peuvent interrompre la production, endommager les équipements et augmenter les coûts d’exploitation.

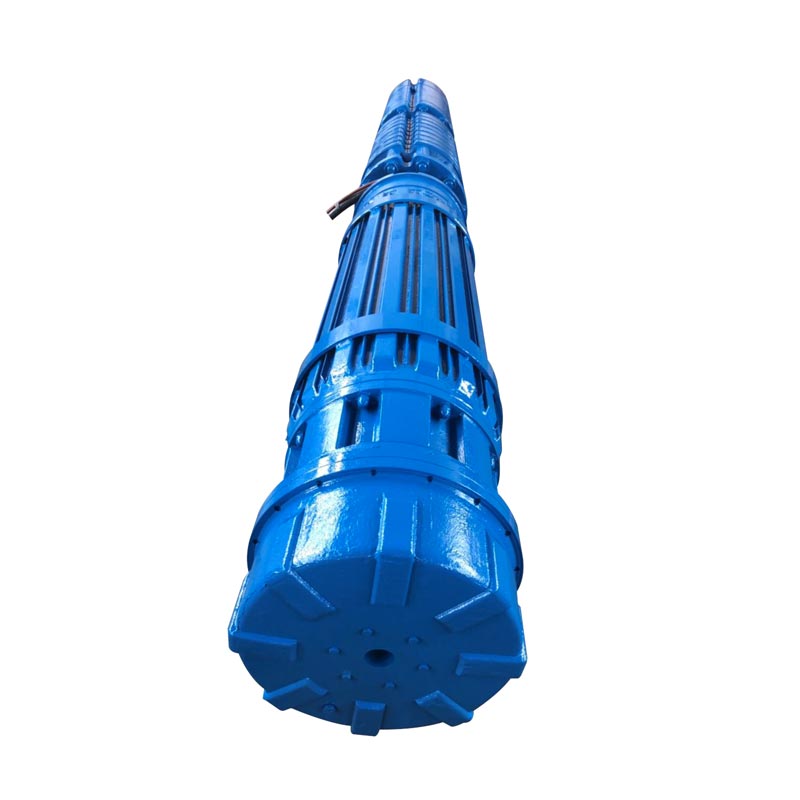

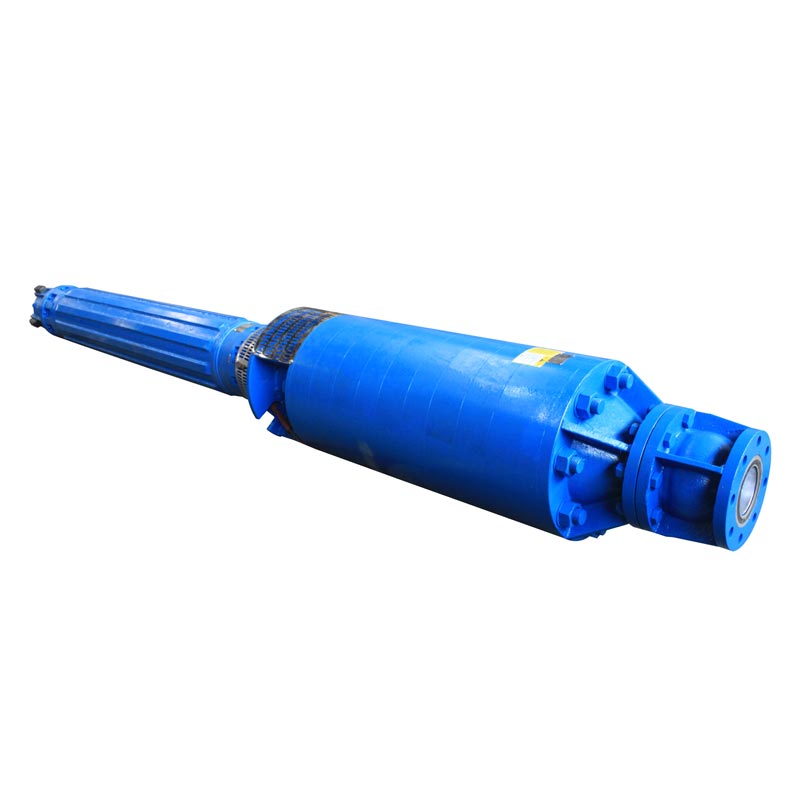

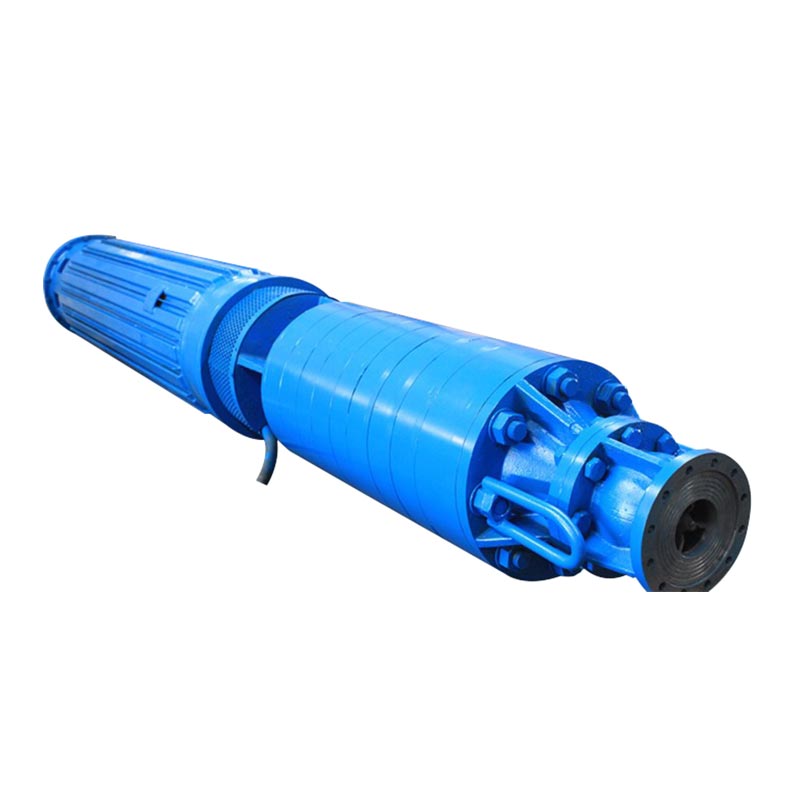

La pompe minière submersible de drainage est conçue pour les applications intensives de déshydratation des mines où un un fonctionnement et une longue durée de vie sont requis. Conçu avec un système hydraulique centrifuge haute performance et robuste technologie de moteur submersible, il assure une élimination stable de l'eau même dans les mines profondes, les grandes mines à ciel ouvert et les environnements contenant des particules abrasives.
Des mines de charbon et de cuivre aux sites d'extraction d'or, d'étain et de diamants, cette pompe offre un drainage fiable performances dans des conditions exigeantes.
Plus la charge sur l'unité due à la poussée axiale et aux solides et limons aspirés est faible, plus les performances opérationnelles sont élevées. fiabilité.
Plus la fiabilité opérationnelle est élevée, plus la durée de vie est longue. Pour les motopompes submersibles dotées de HDM qui peuvent durer 10 ans ou plus.
Plus la durée de vie est longue et plus l'efficacité est élevée (jusqu'à 90 % et plus), plus les coûts d'exploitation sont faibles.
Capacité de débit Q : jusqu'à 6 000 m'/h (26 500 US gpm)
Hauteur de refoulement H : jusqu'à 1 500 m (5 000 ft)
Pression p : jusqu'à 150 bar(2200 Psi)
Vitesse n : jusqu'à 3600 tr/min
Données de performances du moteur :
Fréquence : 50 Hz/60 Hz
Tension V : jusqu'à 14 000 volts
Puissance moteur P : jusqu'à 5 000 kW (6 700 CV)
Vitesse n : jusqu'à 3600 tr/min
Température t : jusqu'à 100 ℃
Matériaux : Les matériaux sont sélectionnés individuellement selon vos besoins, notamment la fonte grise, la fonte ductile, le bronze, le bronze d'aluminium et l'acier inoxydable duplex.
(1) La pompe submersible est dotée d'une roue centrifuge et d'une structure à aubes directrices radiales ; en fonctionnement, le liquide est aspiré radialement et refoulé radialement ;
(2) Cette pompe submersible se compose principalement de la roue, de la bague d'étanchéité, des aubes directrices supérieures et inférieures, des sections intermédiaires supérieure et inférieure, de la section d'aspiration, de la section de refoulement, de l'arbre de la pompe, du palier de butée supérieur, du manchon de l'aube directrice et de la section de transition intermédiaire.
(3) La chambre de travail de la pompe se compose de la roue, des aubes directrices et des sections intermédiaires. La roue, les manchons de roulement et les manchons en acier forment l'ensemble rotor, tandis que des paliers lisses sont installés dans la section d'aspiration, la section de refoulement et la section de transition intermédiaire pour soutenir l'ensemble rotor rotatif.
(4) Pour équilibrer les forces axiales, les roues sont disposées symétriquement : la roue supérieure tourne dans le sens des aiguilles d'une montre, tandis que la roue inférieure est installée dans le sens opposé. Les forces axiales générées par les roues pendant le fonctionnement s'annulent et toute force axiale résiduelle est supportée par la butée reliée au moteur, prolongeant ainsi la durée de vie de l'unité.
(5) Le rotor est positionné à l'aide de l'épaulement radial de l'accouplement de la pompe pour s'aligner avec l'accouplement du boîtier de roulement du moteur, et fixé axialement avec des boulons pour former une connexion rigide.

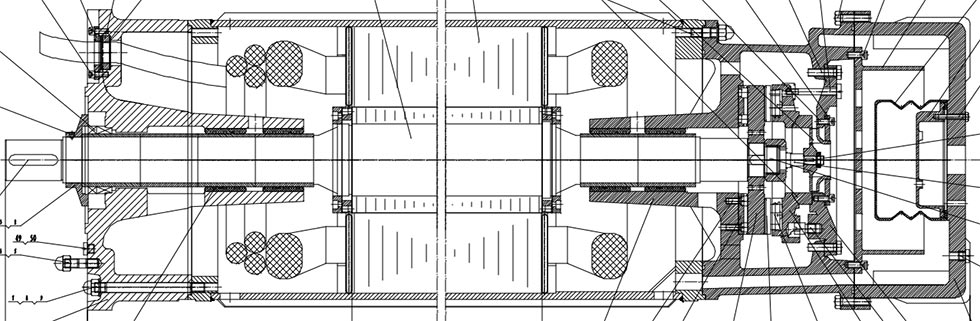

(1) Le moteur se compose d'un stator, d'un rotor, de roulements de guidage supérieur et inférieur, de butées, d'une base et d'un joint d'extension d'arbre. assemblage et autres composants.
(2) L'extension de l'arbre moteur est scellée à l'aide d'un joint d'huile renforcé de caoutchouc et d'une garniture mécanique.
(3) Une vessie d'expansion en caoutchouc est installée au bas du moteur pour équilibrer la pression entre le moteur. cavité interne et eau externe lorsque la dilatation et la contraction thermiques se produisent à l'intérieur du moteur ou lorsque le le niveau d'eau externe fluctue. La partie inférieure du moteur est recouverte de tôle galvanisée résistante à la corrosion métal.
(4) La surface extérieure du carter du moteur comporte des ailettes de refroidissement et des canaux d'eau de refroidissement. Pendant le fonctionnement, le L'intérieur du moteur est rempli d'eau, qui circule par la roue au bas du rotor pour assurer température interne uniforme. Dans le même temps, le débit d’eau à grande vitesse sur la surface extérieure du moteur se dissipe chaleur provenant du boîtier, des ailettes de refroidissement et des surfaces des canaux d'eau.
(5) Les enroulements du stator du moteur utilisent un fil isolé haute tension résistant à l'eau, qui offre une excellente température. propriétés de résistance et d’isolation. Les fils de bobinage sont connectés à un câble d'alimentation haute tension résistant à l'eau. De plus, des capteurs de température sont fixés à la surface des extrémités de l'enroulement pour surveiller le niveau de l'eau. température autour d'eux. Les capteurs de température sont connectés à un câble à quatre conducteurs ; les deux câbles sont acheminés à travers les trous de sortie de câble dans le guide supérieur boîtier de roulement.
(6) Le rotor est du type à cage d'écureuil, la cage étant constituée de conducteurs en cuivre.
(7) Les boîtiers de roulement de guidage supérieur et inférieur sont équipés de coussinets et une butée est installée à l'extrémité inférieure du rotor. L'ensemble de butée se compose de butées supérieure et inférieure et d'un coulisseau. plaque, qui sont utilisées pour supporter les forces axiales ; la butée supérieure est de type annulaire segmenté, tandis que la butée inférieure la butée est un type de secteur segmenté.
Élimination efficace des eaux souterraines des mines de charbon souterraines.
Convient aux systèmes de drainage des mines de cuivre, d’or, d’étain et de diamant.
Gère l’accumulation des précipitations et le contrôle des eaux souterraines dans les grandes fosses minières.
Configuration haute pression pour les opérations souterraines profondes.
La pompe est conçue pour les eaux de mine contenant des eaux souterraines, des sédiments et des particules en suspension. Sélection des matériaux peut être personnalisé en fonction des conditions de l'eau.
Selon la configuration, la pompe peut atteindre des hauteurs de refoulement allant jusqu'à 1 500 mètres, ce qui la rend adaptée aux mines profondes. applications de drainage.
Les matériaux courants comprennent la fonte, la fonte ductile, le bronze, le bronze d'aluminium et l'acier inoxydable duplex. Le la sélection dépend des exigences de corrosion et d’abrasion.
Oui. Les performances hydrauliques de la pompe, la tension du moteur, la puissance, les matériaux et la configuration peuvent être personnalisés en fonction exigences du projet.
