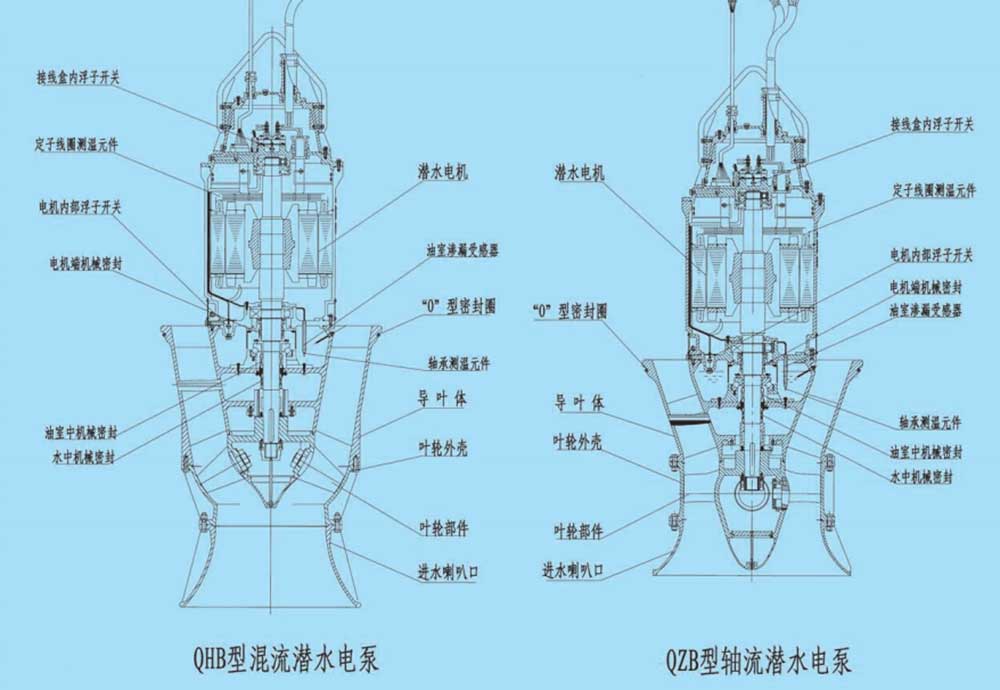

JINAOTEPompe à débit axial submersibleest conçu pour les applications de transfert d'eau à haut débit et à faible hauteur où un fonctionnement continu et fiable est requis. Le produit comprend deux séries principales : la pompe submersible à flux axial QZB et la pompe submersible à flux mixte QHB, développées comme alternatives avancées aux systèmes de pompe et de moteur conventionnels.
Contrairement aux unités de pompage traditionnelles de type divisé, la pompe et le moteur sont intégrés dans une structure submersible compacte. Cette conception simplifie l'installation, réduit les exigences de construction et améliore la fiabilité opérationnelle dans des environnements exigeants tels que le contrôle des inondations, les stations de drainage, les systèmes d'irrigation et les projets de transfert d'eau industrielle.
Le moteur asynchrone triphasé submersible de type sec entièrement fermé fonctionne en toute sécurité lorsqu'il est complètement immergé dans l'eau. Avec un refroidissement par eau efficace, un faible bruit de fonctionnement et une accumulation de chaleur réduite, la pompe permet la construction de stations de pompage souterraines compactes tout en minimisant les coûts de génie civil et l'espace d'installation.
L'ensemble moteur de pompe est installé comme une unité immergée complète, éliminant le besoin d'un alignement complexe entre les composants séparés de la pompe et du moteur. Par rapport aux stations de pompage traditionnelles, le temps d'installation peut être réduit jusqu'à 95 %, améliorant ainsi l'efficacité du projet et réduisant les besoins en main d'œuvre.
Le moteur fonctionne directement dans l'eau environnante, offrant d'excellentes performances de refroidissement et empêchant la surchauffe lors d'un fonctionnement continu. Cette conception réduit considérablement le bruit de fonctionnement et permet une installation dans des stations de pompage souterraines ou fermées sans affecter les environnements environnants.
Le moteur adopte une structure de type sec entièrement fermée avec :
Système d'isolation de classe F (résistance à une température de 155°C)
Indice de protection IP68
Garnitures mécaniques doubles ou triples
Structure d'étanchéité auxiliaire
Système de détection de fuite
Surveillance de la température des enroulements
Surveillance de la température des roulements
Tous les signaux de surveillance sont transmis à l'armoire de commande électrique, assurant un fonctionnement sûr, une protection automatique et une surveillance à distance.
La pompe à débit axial submersible JINAOTE est largement utilisée dans les applications nécessitant une grande capacité de débit et des performances de transfert d'eau stables, notamment :
Approvisionnement en eau et drainage industriel
Systèmes de drainage des installations minières
Projets de drainage de chantier naval
Contrôle des inondations urbaines et drainage municipal
Irrigation et drainage agricoles
Systèmes de refroidissement et de drainage des centrales électriques
Stations de pompage fluviales et lacustres
La pompe submersible à débit axial QZB convient aux applications à faible et haut débit, tandis que la pompe submersible à débit mixte QHB offre un rendement plus élevé et une résistance à la cavitation plus forte pour les applications avec des niveaux d'eau fluctuants et des exigences de hauteur de chute plus élevées.
La pompe est conçue pour le traitement de l'eau brute ou des eaux usées légèrement contaminées dans les conditions suivantes :
| Paramètre | Spécification |
|---|---|
| Température maximale du liquide | ≤50°C |
| Plage de pH moyenne | 4 à 10 |
| Fraction volumique solide | <2% |
| Densité moyenne | <1,2 × 10³kg/m³ |
| Article de comparaison | Pompe à débit axial submersible | Unité de pompe traditionnelle |
|---|---|---|
| Installation | Installation intégrée, construction simplifiée | Nécessite une installation séparée de la pompe et du moteur |
| Temps d'installation | Réduit jusqu'à 95% | Période d'installation plus longue |
| Méthode de refroidissement | Refroidissement direct par eau | Refroidissement par air requis |
| Niveau de bruit | Bruit de fonctionnement réduit | Bruit mécanique plus élevé |
| Structure de la station de pompage | Convient aux stations de métro | Nécessite des structures hors sol plus grandes |
| Coût de construction | Réduit d'environ 30 à 40 % | Investissements plus élevés dans la construction civile |
| Résistance aux inondations | Moteur protégé sous l'eau | Plus vulnérable aux inondations |
JINAOTE se concentre sur la conception et la fabrication d'équipements de pompage submersibles haute performance pour les applications industrielles, municipales et agricoles. Grâce à une conception moteur-pompe intégrée, une technologie d'étanchéité avancée et des systèmes de surveillance intelligents, les pompes JINAOTE offrent un fonctionnement fiable dans des environnements avec des changements de niveau d'eau fréquents et des exigences de drainage exigeantes.
La combinaison d'une capacité de débit élevée, d'une structure d'installation compacte et d'un fonctionnement immergé à long terme rend lePompe à débit axial submersibleune solution efficace pour les stations de pompage modernes et les projets de transfert d’eau à grande échelle.
Les pompes à débit axial sont principalement conçues pour les applications à débit élevé et à faible hauteur de chute, tandis que les pompes à débit mixte offrent une capacité de hauteur de chute plus élevée avec une efficacité et une résistance à la cavitation améliorées.
Oui. La pompe utilise un moteur submersible IP68 entièrement fermé conçu pour un fonctionnement continu lorsqu'il est complètement immergé.
Il convient aux eaux brutes et aux eaux usées légèrement contaminées avec une fraction volumique solide inférieure à 2 %.
La température de fonctionnement standard peut atteindre 50°C.
Non. Le moteur et la pompe sont intégrés dans une seule unité submersible, ce qui simplifie l’installation.
Le moteur comprend des garnitures mécaniques, des systèmes de détection des fuites, de surveillance de la température des enroulements et des systèmes de surveillance de la température des roulements.
Oui. Il est particulièrement adapté aux berges des rivières, aux bords des lacs et aux stations de pompage sujettes aux inondations où les niveaux d’eau fluctuent.
Les moteurs jusqu'à 315 kW sont disponibles en 380 V ou 600 V, tandis que les moteurs plus gros utilisent des options de tension de 6 kV ou 10 kV.
