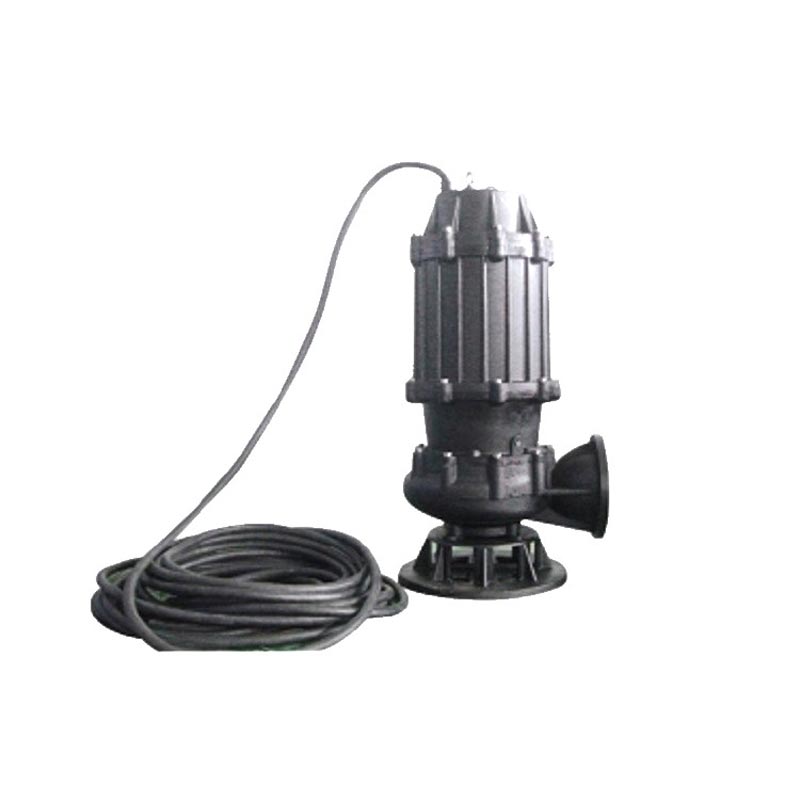

En tant que fabricant de pompes expérimenté,AOTEfournit lePompe à eaux usées submersible sans colmatagepour le traitement des eaux usées municipales, le drainage industriel et les applications exigeantes de traitement des eaux usées. Sa conception spécialisée de turbine, ses options d'installation flexibles et ses configurations de matériaux adaptables contribuent à réduire les risques de blocage et à assurer un transfert fiable des eaux usées.
Une pompe à eaux usées submersible non obstruante est conçue pour transporter les eaux usées contenant des matières en suspension, des fibres molles et d'autres impuretés tout en minimisant les interruptions causées par les blocages. Il est largement utilisé dans les stations d'épuration municipales, les installations industrielles, les bâtiments commerciaux, les chantiers de construction et les projets de protection de l'environnement. La sélection de la bonne pompe nécessite une évaluation minutieuse du débit, de la hauteur manométrique, de la capacité de passage des solides, des caractéristiques du liquide, des conditions d'installation et de la puissance du moteur. AOTE offre une large plage de fonctionnement, plusieurs méthodes d'installation et des options de matériaux pour s'adapter à différents systèmes de traitement des eaux usées. Comprendre ces facteurs aide les chefs de projet et les professionnels des achats à améliorer la fiabilité opérationnelle, à simplifier la maintenance et à contrôler les coûts du cycle de vie.
Une pompe submersible pour eaux usées non colmatante est une unité de pompage conçue pour fonctionner sous l'eau et transférer des eaux usées contenant des particules solides, des matières en suspension et des contaminants fibreux. Contrairement aux pompes à eau propre classiques, qui peuvent avoir des difficultés à gérer les débris, les pompes à eaux usées utilisent des passages hydrauliques et des configurations de turbine adaptées aux liquides contaminés.
La construction submersible intègre la pompe et le moteur dans un ensemble compact. Lorsqu'elle est correctement installée, l'unité fonctionne dans une fosse à eaux usées, un réservoir de collecte ou un puisard d'eaux usées, réduisant ainsi le besoin d'une salle de pompage hors sol séparée.
La conception non colmatante est particulièrement utile dans les systèmes où les eaux usées contiennent des cheveux, des fibres douces, des fragments de papier et d'autres matériaux qui peuvent s'accumuler autour des composants en rotation ou restreindre les passages d'écoulement étroits. Cependant, les performances de non-colmatage dépendent de la conception de la roue, des dimensions des solides, de la nature des eaux usées et des conditions de fonctionnement sélectionnées.
Pour les ingénieurs de projet, l’objectif n’est pas simplement de déplacer l’eau. Il s’agit de maintenir des performances hydrauliques stables dans des conditions variables d’eaux usées tout en gardant les exigences de maintenance gérables.
Le principal principe de fonctionnement est de combiner la technologie de pompage submersible avec une structure hydraulique adaptée aux eaux usées contenant des impuretés. Les informations produit d'AOTE identifient une roue ouverte avec des aubes en flèche comme une approche de conception pour réduire les risques d'enchevêtrement et de blocage des fibres.
Une turbine et un passage de pompe convenablement conçus permettent aux solides de se déplacer plus librement dans le système hydraulique. La taille maximale réelle des particules dépend du modèle sélectionné et de sa configuration de décharge.
Les matériaux fibreux peuvent s'enrouler autour des pièces en rotation ou s'accumuler dans des passages restreints. Une géométrie de turbine appropriée et non obstruante contribue à réduire ce risque, en particulier dans les eaux usées contenant des fibres molles et des débris en suspension.
L'installation submersible place l'unité de pompage à proximité de la source d'eaux usées, ce qui contribue à simplifier la configuration du système et à réduire le besoin de longues configurations d'aspiration. Une immersion correcte, une tuyauterie de refoulement et une protection du moteur restent essentielles pour un fonctionnement fiable.
Il est important de distinguer une pompe non colmatante d'une pompe à eaux usées à coupure. Un modèle non colmatant est conçu pour faire passer les solides appropriés à travers ses passages hydrauliques, tandis qu'un modèle coupant utilise un mécanisme dédié pour réduire certains matériaux fibreux ou filandreux en morceaux plus petits. La meilleure option dépend de la composition des eaux usées et des exigences du système.
Lors de l’évaluation d’une pompe à eaux usées, les acheteurs doivent examiner sa plage de fonctionnement plutôt que de se fier uniquement à la puissance du moteur. AOTE répertorie les plages de paramètres suivantes pour sa pompe à eaux usées submersible non obstruante.
| Paramètre | Gamme publiée | Considération de sélection |
|---|---|---|
| Débit | 4 à 5 500 m³/h | Faites correspondre le volume de transfert d’eaux usées requis. |
| Tête totale | 5 à 80 m | Tenez compte de la différence d’altitude et des pertes de pipeline. |
| Diamètre de sortie | 40-600 mm | Coordonner la sortie de la pompe avec le système de refoulement. |
| Puissance du moteur | 0,37 à 550 kW | Confirmez le point de service, l'efficacité et la charge de fonctionnement. |
| Options de tension | 380 V / 6 000 V / 100 000 V comme indiqué | Vérifiez la tension nominale exacte auprès du fabricant avant de commander. |
| Fréquence | 50 Hz / 60 Hz | Faites correspondre l'alimentation électrique locale et la configuration du moteur. |
Note technique :Il s'agit de gammes de familles de produits publiées, mais cela ne garantit pas que toutes les combinaisons de débit, de hauteur, de diamètre de sortie et de puissance du moteur soient disponibles dans un seul modèle. L'entrée de tension répertoriée de 100 000 V est inhabituelle pour cette catégorie d'équipement et doit être confirmée directement auprès de l'AOTE. Demandez la fiche technique du modèle applicable et la courbe de performances avant de finaliser les spécifications.
Pour plus d'informations sur le produit, visitez la page produit de la pompe submersible pour eaux usées AOTE non colmatante.
Les blocages peuvent interrompre le drainage, déclencher une maintenance d’urgence et augmenter les coûts de main-d’œuvre. Une pompe non obstruante correctement sélectionnée réduit le risque d'interruptions causées par des solides compatibles et des fibres molles, aidant ainsi les systèmes de traitement des eaux usées à fonctionner de manière plus cohérente.
Les eaux usées varient considérablement entre les systèmes municipaux, les installations de fabrication et les opérations de traitement chimique. AOTE répertorie les choix de matériaux, notamment la fonte, le SS304, le SS316, le SS316L et l'acier inoxydable duplex. Le choix approprié dépend de l'exposition à la corrosion, de la concentration en chlorure, de la teneur en abrasif, de la température et d'autres caractéristiques du fluide.
Différentes stations de pompage ont des exigences différentes en matière d'accès, de tuyauterie et de maintenance. De multiples dispositions d'installation permettent aux ingénieurs d'adapter l'équipement aux infrastructures existantes ou aux nouveaux projets de construction.
La réduction de la fréquence des blocages peut réduire le besoin d’inspections et de nettoyages imprévus. Les dispositifs d'accouplement automatique peuvent également faciliter le retrait lorsque l'installation est conçue pour un levage par rail de guidage et une maintenance accessible.
Avec une gamme de capacités hydrauliques, de tailles de sortie et de puissances nominales, la famille de produits peut être évaluée pour des projets allant des petits systèmes de collecte des eaux usées aux grandes installations de pompage municipales. L'adéquation finale doit être établie par des calculs techniques spécifiques au modèle.
Les pompes submersibles pour eaux usées non colmatantes sont utilisées partout où les eaux usées doivent être transférées malgré la présence de contaminants solides et fibreux.
Pour les applications impliquant de longues bandes de tissu, des cordes, des films plastiques ou d'autres déchets très enchevêtrants, les acheteurs doivent évaluer si une pompe de type coupant est plus appropriée. Pour les effluents industriels corrosifs, la compatibilité des matériaux doit être confirmée avant de sélectionner l'équipement.
L'installation influence la stabilité opérationnelle, l'accès à la maintenance et le coût total du projet. AOTE identifie plusieurs configurations d'installation pour sa gamme de pompes à eaux usées non colmatantes.
| Méthode d'installation | Configuration typique | Situation la mieux adaptée |
|---|---|---|
| Accouplement automatique | La pompe s'abaisse le long des rails de guidage et se connecte au dispositif de refoulement. | Stations d’épuration permanentes nécessitant un retrait et un entretien pratiques. |
| Tuyau dur mobile | La pompe repose sur une fondation et se connecte à une tuyauterie de refoulement rigide. | Applications nécessitant une tuyauterie stable et une pompe repositionnable. |
| Tuyau flexible mobile | Une pompe supportée se connecte à un tuyau de refoulement flexible. | Drainage temporaire et emplacements où la pompe doit être déplacée. |
| Installation fixe à sec | La pompe est installée dans une chambre sèche appropriée ou dans un agencement de canalisations désigné. | Systèmes conçus pour l’inspection et l’entretien des équipements accessibles. |
| Installation humide fixe | La pompe est fixée dans un puits d'épuration avec sa sortie reliée à la canalisation de refoulement. | Installations permanentes avec accès et dispositions de levage adéquates. |
Les détails d'installation doivent être confirmés par rapport aux dessins et aux instructions du modèle sélectionné. Les ingénieurs doivent également vérifier les dispositions de levage, les clapets anti-retour, les vannes d'isolement, la protection électrique, l'immersion minimale et l'accès pour l'inspection de routine.
Un dimensionnement correct est essentiel pour obtenir un fonctionnement fiable et éviter une consommation d’énergie inutile. Avant de demander un devis, préparez les informations suivantes.
Une fois ces détails disponibles, le fabricant peut identifier les modèles appropriés et vérifier le point de service par rapport à la courbe de performances de la pompe. Lorsque les eaux usées sont abrasives ou corrosives, le choix des matériaux et les tolérances à l'usure doivent être révisés en même temps.
Une conception non colmatante réduit certains risques de blocage, mais n’élimine pas la nécessité d’une inspection. Un programme de maintenance pratique protège le moteur, les joints, la turbine et le système de refoulement.
N'entrez jamais dans une fosse d'épuration ou un espace confiné sans les procédures requises pour les espaces confinés, les tests atmosphériques, l'isolement et le personnel qualifié. L'isolation électrique et les procédures de levage sûres sont essentielles chaque fois que la pompe est retirée pour maintenance.
Une pompe à eaux usées non obstruante est conçue pour traiter les eaux usées contenant des contaminants solides et fibreux appropriés. Sa géométrie de roue et ses passages d'écoulement contribuent à réduire les risques de blocage qui peuvent affecter les pompes à eau propre conventionnelles. La capacité réelle de passage des solides dépend du modèle et des caractéristiques des eaux usées.
AOTE publie une gamme de débits de famille de produits de 4 à 5 500 m³/h, avec une plage de chute de 5 à 80 m. Le débit et la hauteur atteignables dépendent du modèle sélectionné et du point de fonctionnement. Demander une courbe de performance pour confirmer les conditions de service requises.
Les options de matériaux incluent des nuances d'acier inoxydable et de l'acier inoxydable duplex, selon la configuration. L'adéquation dépend des produits chimiques spécifiques, du pH, de la température, de la concentration en chlorure et d'autres conditions de fonctionnement. Fournissez ces détails au fabricant avant de sélectionner les matériaux.
Non. Les turbines ouvertes peuvent offrir des avantages lorsque les eaux usées contiennent des solides et des fibres, tandis que les turbines fermées peuvent offrir une efficacité maximale plus élevée dans certaines applications. La meilleure conception dépend du fluide, de l’efficacité requise, du passage des particules, des conditions d’usure et du point de fonctionnement.
Commencez par le débit requis, la hauteur totale, la taille des particules solides, la composition des eaux usées, la température, la tension et la méthode d'installation. Le fabricant peut alors évaluer les modèles compatibles et recommander une configuration basée sur les exigences de performances du système.
Indiquez le débit requis en m³/h, la hauteur totale en mètres, la température du liquide, le pH, la teneur en solides et la taille des particules, l'alimentation électrique, la méthode d'installation et le calendrier de fonctionnement prévu. Les dessins du puisard et de la canalisation de décharge sont également utiles lorsqu'ils sont disponibles.
Une pompe à eaux usées submersible non obstruante peut aider les opérateurs de traitement des eaux usées à réduire les interruptions liées aux blocages, à simplifier l'installation et à maintenir un transfert de liquide fiable dans les environnements municipaux, commerciaux et industriels. Les meilleurs résultats proviennent de l'adaptation des performances hydrauliques, de la capacité de passage des solides, des matériaux et de la disposition d'installation de la pompe aux conditions de travail réelles. Une inspection de routine et un fonctionnement correct restent essentiels pour un service à long terme.
AOTE propose une gamme de configurations de pompes à eaux usées submersibles non colmatantes pour différentes exigences de transfert d'eaux usées, soutenues par une assistance à la sélection technique et des options de matériaux. Si vous envisagez une station de pompage des eaux usées, modernisez un équipement existant ou recherchez une solution de drainage industriel personnalisée, explorez les spécifications du produit etContactez-nousavec votre débit, votre hauteur, les caractéristiques du liquide et vos exigences d'installation. AOTE peut vous aider à évaluer une configuration de pompe adaptée à votre projet.
