La pompe submersible électrique pour le pétrole est un système de levage artificiel de fond conçu pour le pétrole brut en continu. production dans des puits profonds, des plates-formes offshore et des conditions de réservoir complexes. Il intègre un système performant moteur submersible, pompe centrifuge à plusieurs étages, système de protection résistant aux gaz et au sable et étanchéité fiable Structure pour fournir des performances de levage d'huile stables.
Conçu pour les puits à forte teneur en eau, les champs pétrolifères matures, la production offshore et les environnements de réservoir difficiles, le Le système ESP d'huile aide les opérateurs à améliorer l'efficacité de la production, à réduire la fréquence des reconditionnements et à réduire les coûts à long terme frais de fonctionnement.
Avec plusieurs diamètres de pompe, configurations de puissance et options de matériaux disponibles, elle peut être personnalisée en fonction de profondeur du puits, caractéristiques du fluide, température et exigences de production.
Une pompe électrique submersible pour le pétrole fonctionne en convertissant l'énergie électrique en puissance de levage hydraulique à l'intérieur du huile eh bien.
Le système se compose principalement de :
• Moteur submersible
• Section de protection
• Système d'admission
• Pompe centrifuge multi-étages
• Composants de traitement des gaz
• Système de câble d'alimentation
Pendant le fonctionnement, le moteur entraîne plusieurs roues à grande vitesse. Chaque étage de la turbine augmente la pression du fluide grâce à la force centrifuge. Après avoir traversé des centaines d'étages de pompage, le mélange de pétrole brut gagne suffisamment pression pour surmonter la pression du réservoir, la profondeur du puits et la résistance du pipeline avant d'atteindre la surface.
La structure entièrement immergée permet un fonctionnement continu dans des conditions souterraines à haute pression tout en protégeant composants internes du pétrole, du gaz, de l’eau et des substances corrosives.

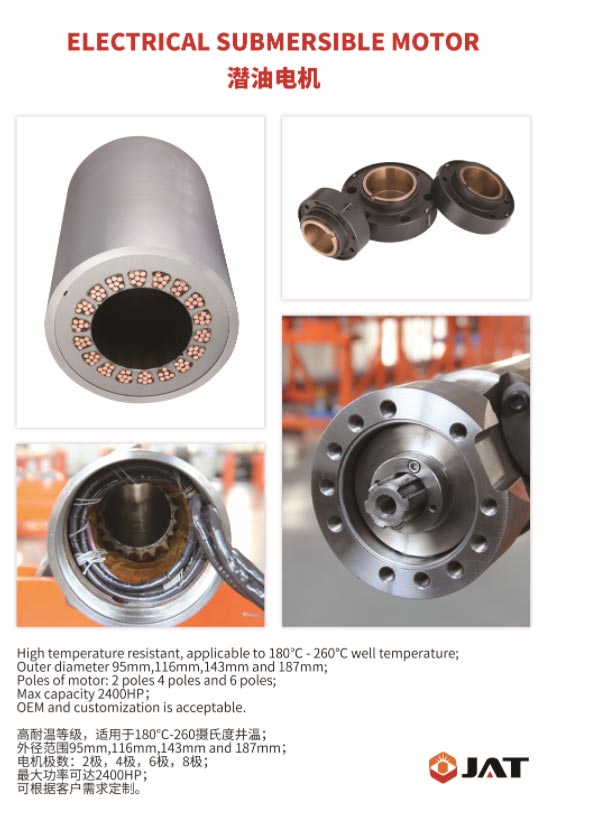

Le moteur à haut rendement fournit une puissance motrice stable pour un fonctionnement en fond de trou à long terme.
Caractéristiques:
Hautes performances d'isolation
Capacité de fonctionnement continu
Contrôle de température stable
Configuration de tension adaptable
La section pompe est conçue avec plusieurs étages de turbine et de diffuseur.
Avantages :
Capacité de levage élevée
Débit stable
Efficacité hydraulique optimisée
Perte d'énergie réduite
Le protecteur isole le moteur des fluides du puits.
Fonctions :
Empêche la pénétration de l'huile et de l'eau
Équilibre la pression interne et externe
Prolonge la durée de vie du moteur
Des câbles spéciaux résistants à l'huile assurent une transmission de puissance fiable à haute température et haute pression environnements.
| Paramètre | Spécification |
| Type de produit | Pompe submersible électrique (ESP) |
| Application | Ascension artificielle du pétrole brut |
| Structure de la pompe | Pompe centrifuge multi-étages |
| Position d'installation | Installation immergée en fond de trou |
| Puits applicables | Puits de pétrole terrestres et offshore |
| Diamètre de la pompe | Séries 400/538/540/675/875 |
| Capacité de débit | Personnalisé selon les exigences de production |
| Hauteur de levage | Personnalisé en fonction de la profondeur du puits |
| Puissance du moteur | Configuration personnalisée |
| Température de travail | Adapté aux conditions du réservoir |
| Moyen | Pétrole brut, mélange eau-huile, mélange gaz-liquide |
| Options matérielles | Acier allié, acier inoxydable, matériaux résistants à la corrosion |
Les paramètres techniques peuvent être personnalisés en fonction des conditions spécifiques du champ pétrolifère.
• Développement de champs pétrolifères terrestres : la pompe électrique submersible pour le pétrole est parfaitement applicable au pétrole conventionnel. puits, réservoirs de pétrole à basse pression et puits de développement à inondation d'eau, fournissant un levage quotidien stable de pétrole brut et satisfaire les besoins de production continue à long terme des champs pétrolifères terrestres.
• Production pétrolière et gazière offshore : adaptable aux puits offshore étroits et aux conditions de travail maritimes difficiles, doté d'une structure compacte et d'un faible taux de défaillance pour réduire les coûts de maintenance et d'exploitation offshore.
• Fonctionnement spécial du réservoir : Applicable aux puits de pétrole à forte teneur en eau, légèrement corrosifs et abrasifs, ainsi qu'aux puits de pétrole géothermiques, permettant un levage de fluides sûr et efficace dans des conditions de travail complexes.
• Stimulation et restauration des puits de pétrole : Idéal pour les puits de pétrole à faible rendement et épuisés, améliorant efficacement le fluide l'efficacité des livraisons et la relance de la capacité de production des champs pétroliers vieillissants.
• Conception structurelle : la pompe électrique submersible pour le pétrole adopte une apparence soignée et compacte avec plusieurs diamètres extérieurs en option, qui peuvent parfaitement correspondre à différentes tailles de puits de forage et s'adapter à différents types de pétrole puits.
• Efficacité de levage élevée : la structure hydraulique multi-étages optimisée offre une surpression stable et un débit important taux, réalisant un levage continu de pétrole brut à haute efficacité.
• Excellente adaptabilité environnementale : équipé de structures d'étanchéité et de protection haut de gamme, résistant à la corrosion et l'abrasion causée par les milieux mixtes de fond de trou de pétrole, de gaz et d'eau.
• Faible coût d'exploitation : présente une faible consommation d'énergie, un fonctionnement stable et un faible taux de défaillance, réduisant considérablement pertes liées à la maintenance manuelle et aux arrêts sur le terrain.
• Longue durée de vie : l'assemblage calibré en usine et la conception de roulements à charge élevée améliorent la stabilité structurelle globale et prolonger le cycle de fonctionnement de l'équipement.
• Série 400 : modèle universel classique de taille compacte, adapté aux puits de pétrole conventionnels de petit diamètre, offrant des performances stables et une rentabilité pour la production générale des champs pétrolifères.
• Série 538/540 : correspond aux systèmes de déploiement de tubes enroulés, applicables aux puits de pétrole de moyen et grand diamètre, prenant en charge des scénarios de travail à haut débit et à grande hauteur de levage.
• Performance anti-défaillance supérieure : roulement de butée à charge élevée et structure de protection entièrement scellée de manière efficace résister aux impacts en fond de trou, réduisant ainsi le taux de défaillance des équipements et la fréquence de reconditionnement.
• Fonctionnement économe en énergie et efficace : la modélisation optimisée de la dynamique des fluides réduit la perte hydraulique, abaissant la consommation d'énergie à long terme et les coûts globaux d'exploitation des champs pétrolifères.
• Forte personnalisation : plusieurs spécifications et configurations de matériaux sont disponibles pour faire face aux produits corrosifs, Conditions de travail spéciales abrasives et à haute température.
• Faible coût total de possession : longue durée de vie, demande de maintenance minimale et stabilité opérationnelle élevée. des avantages économiques durables pour les entreprises pétrolières.
Le choix du bon modèle ESP nécessite l’évaluation de plusieurs conditions de puits de pétrole.
Les puits de production plus élevée nécessitent :
Diamètre de pompe plus grand
Capacité de débit plus élevée
Étages hydrauliques optimisés
Les puits profonds nécessitent :
Capacité de tête plus élevée
Plus d'étages de pompe
Structure mécanique plus solide
Les facteurs importants comprennent :
Pourcentage de coupure d'eau
Contenu en gaz
Concentration de sable
Niveau de corrosion
Viscosité du pétrole brut
Les puits à haute température nécessitent :
Isolation moteur haute température
Matériaux résistants à la chaleur
Conception de refroidissement améliorée
• Inspection des matières premières : tous les matériaux de base, y compris l'arbre en alliage et les accessoires anticorrosion, sont soumis à des règles strictes. tests de composants pour garantir la conformité aux normes de fond de champ pétrolifère.
• Fabrication de précision : adopte l'optimisation informatique de la dynamique des fluides et le traitement de précision CNC pour garantir une correspondance précise des roues, des diffuseurs et des pièces structurelles.
• Tests de performances en usine : chaque unité réussit le test de pression à plein débit, le test de fonctionnement à long terme et l'étanchéité. test de performance avant la livraison pour vérifier la stabilité et la fiabilité.
• Assemblage standardisé : met en œuvre un processus unifié d'étalonnage et d'assemblage par compression en usine pour éviter les opérations manuelles. erreurs d’assemblage et garantir une qualité constante du produit.
• Certification de qualité complète : conforme aux spécifications internationales de l'industrie pétrolière, avec traçabilité dossiers de production et de tests pour tous les produits.
• Orientation de l'application : la pompe électrique submersible pour le pétrole est conçue par des professionnels pour le fond de trou pétrolier. levage, adaptation aux milieux mixtes pétrole-gaz-eau ; les pompes submersibles ordinaires sont principalement destinées à l'eau propre et distribution d'eau industrielle conventionnelle, inadaptée aux milieux corrosifs huileux.
• Résistance structurelle : l'huile ESP présente une conception structurelle haute pression et anticorrosion pour résister à des conditions extrêmes. pression et température au fond du trou ; les pompes submersibles ordinaires ont une faible résistance structurelle et un milieu médiocre adaptabilité.
• Stabilité opérationnelle : Oil ESP prend en charge un fonctionnement ininterrompu à long terme en fond de trou, 24 heures sur 24, 7 jours sur 7 ; submersible ordinaire Les pompes ne sont pas conçues pour un fonctionnement continu à charge élevée et à cycle long et sont sujettes aux pannes.
• Paramètres de performance : l'ESP d'huile atteint une portance ultra-élevée et un débit important pour le levage en profondeur des réservoirs d'huile ; ordinaire les pompes submersibles ont une portance et un débit limités, ne parvenant pas à répondre aux demandes de production de puits profonds.
• Performance de protection : Équipé d'une étanchéité professionnelle en fond de trou et d'une protection anti-abrasion ; ordinaire les pompes submersibles ont des structures d'étanchéité simples et ne peuvent pas résister à la corrosion et à l'abrasion en fond de trou.
Un ESP est un système de levage artificiel utilisé pour augmenter la production de pétrole brut en soulevant le pétrole de puits profonds où la pression naturelle du réservoir est insuffisante.
Les systèmes Oil ESP sont conçus pour les puits de pétrole à haute pression et les mélanges huile-eau, tandis que les pompes submersibles ordinaires sont principalement conçus pour les applications de pompage d’eau.
La sélection dépend de la profondeur du puits, du taux de production, des propriétés du fluide, de la température, du diamètre du tubage et du fonctionnement. conditions.
Oui. Les systèmes ESP sont couramment utilisés dans les champs pétrolifères matures avec des conditions de production à forte teneur en eau.
La durée de vie dépend des conditions d'exploitation, du choix des matériaux, de la qualité de l'installation et de la gestion de la maintenance.
Oui. Le diamètre de la pompe, la puissance du moteur, les matériaux et les étages hydrauliques peuvent être personnalisés en fonction du puits spécifique exigences.
Les tests typiques comprennent les tests de performances hydrauliques, les tests d'isolation, les tests d'étanchéité et la vérification de l'assemblage.
Oui. La structure compacte et les longs cycles de fonctionnement rendent les systèmes ESP adaptés aux applications de production pétrolière offshore.
