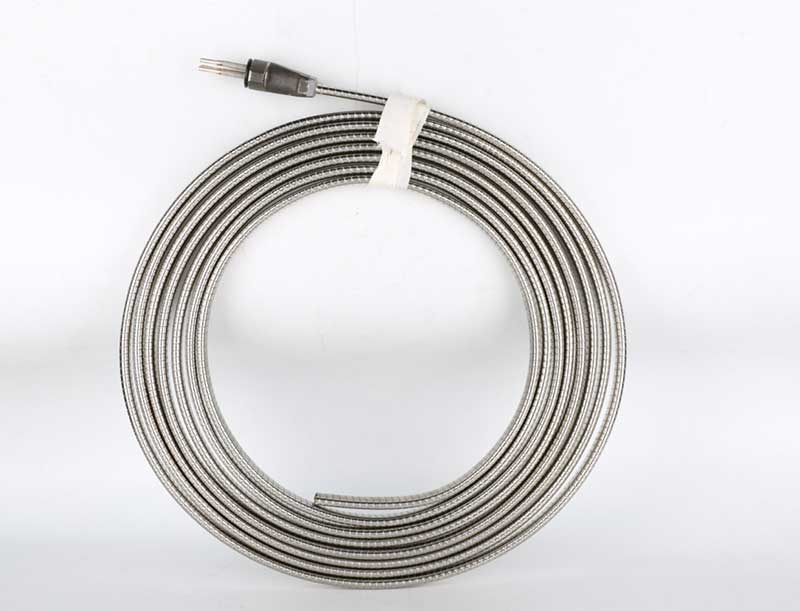

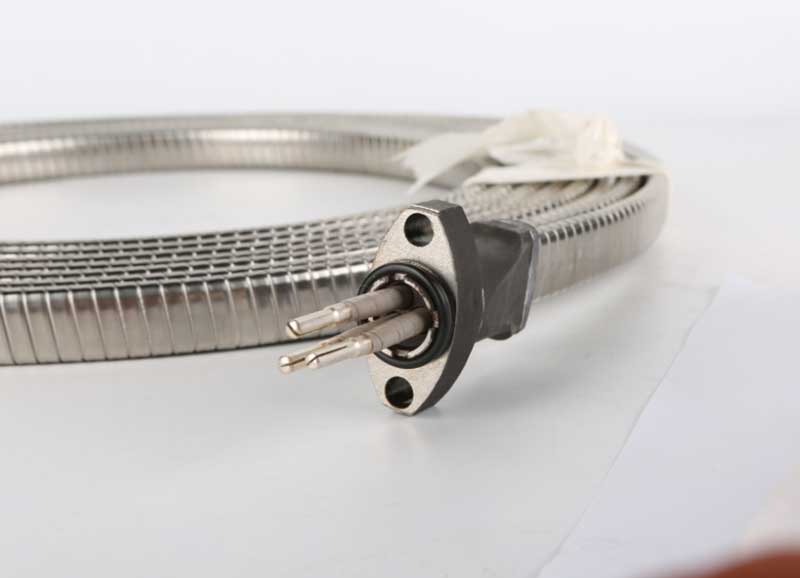

Tianjin AoteCâble blindéprésente une résistance aux températures élevées, une résistance à l'huile et une excellente résistance à l'abrasion. Cette série de câbles comprend des types structurels ronds et plats, spécialement développés pour les environnements de travail difficiles des champs pétrolifères. Sa couche externe blindée offre une forte résistance à la traction et des performances anti-extrusion pour éviter d'endommager le noyau sous terre.
Il dispose d'une isolation électrique stable dans des conditions de chaleur et de graisse élevées, largement adaptée aux pompes submersibles à huile ESP et aux équipements d'extraction de pétrole de fond sur les sites d'exploitation pétrolière mondiaux.
| Série AWG | Surface de la section transversale (mm2) | Nombre de noyaux | Nombre de brins / Diamètre nominal du brin unique（mm） | Classe de tension nominale (kV) | Température de fonctionnement (℃/℉) |
| AWG7 | 10 | 3 | 1/3.67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54;7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35;7/2,85 | ||
| AWG0 | 53 | 3 | 1/8.25;7/3.16 |
| Code | Explication | Abréviation | Code | Explication | Abréviation |
| Matériau de la couche isolante | Matériau de la couche de blindage | ||||
| P | Polypropylène (y compris polypropylène modifié) | PP (MPP) | - | Ruban en acier galvanisé | TPS |
| E | Caoutchouc éthylène-propylène | EPDM | M | Ruban Monel | MA |
| YJ | Polyéthylène réticulé | XLPE | X | Ruban en acier inoxydable | SS316 |
| VOUS | Film composite polyimide-F46 + isolation combinée en caoutchouc éthylène-propylène | PI-FEP/EPDM | |||
| FJ | Film composite polyimide-F46 + isolation combinée en caoutchouc perfluoroéthylène-propylène | PI-FEP | |||
| Matériau de la couche de gaine | Couche de tresse (couche de remplissage) | ||||
| Q | Alliage de plomb | Alliage Pb | Polytétrafluoroéthylène | PTFE | |
| E | Caoutchouc éthylène-propylène | EPDM | Bande de fibre d'aramide | ARRIÈRE | |
| H | Polyéthylène chlorosulfoné | CSM | Ruban en fibre de nylon | NFT | |
| F | Caoutchouc perfluoroéthylène propylène | FEP | Polypropylène (couche de coussin résistante à l'huile) | PP | |
| N | Caoutchouc nitrile | NBR | |||
| Série AWG | Dimensions maximales | |||||
| Câble plat (mm×mm) | Câble sphérique (mm2) | Câble MLE (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Les câbles ordinaires peuvent subir des dommages sous des températures élevées, une contamination par l'huile et des flexions répétées. Nos câbles armés ronds et plats utilisent des structures d'armure métalliques renforcées et des matériaux résistants à la température et à l'usure pour réduire les contraintes de flexion et résister à la chaleur, à la friction et aux impacts mécaniques. Les deux options structurelles répondent à différentes exigences de fonctionnement dynamique, contribuant ainsi à prolonger la durée de vie et à réduire les risques de défaillance des câbles.

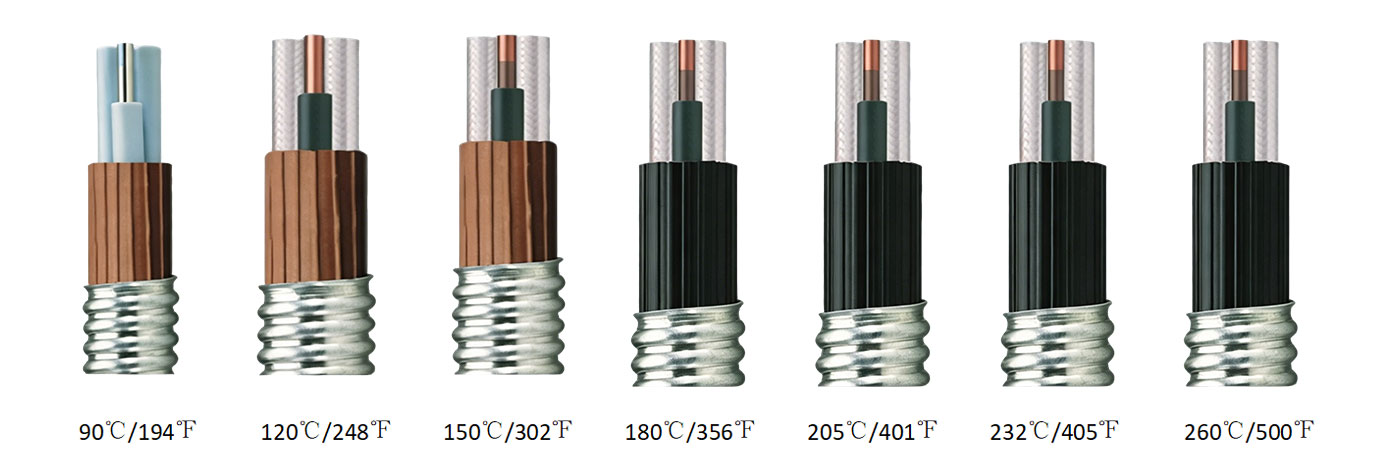

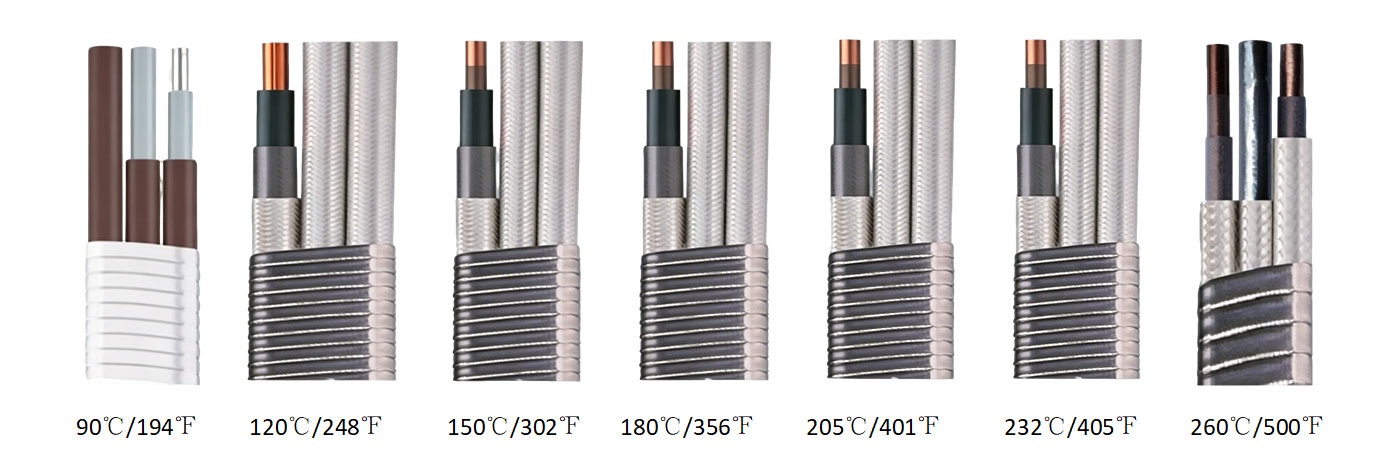

Rondcâbles armésconviennent aux applications de câblage conventionnelles telles que les chaînes porte-câbles et les chemins de câbles. Les câbles armés plats présentent une structure compacte pour les espaces d'installation limités, notamment les têtes de puits étroites, les équipements compacts et les tranchées de câbles souterrains. Les deux structures offrent des options d'installation flexibles et simplifient la disposition et la maintenance des câbles.
Fabriqués avec des conducteurs finement toronnés, des couches d'isolation résistantes à la température et des structures blindées renforcées, les câbles offrent une résistance à la flexion, à l'usure, à l'extrusion et une protection contre les chocs. La couche de blindage métallique aide à prévenir les dommages externes, tandis que des propriétés optionnelles telles que la résistance à l'huile, à la corrosion et au vieillissement permettent une adaptation aux environnements exigeants, notamment les champs pétrolifères et les mines.
Les conducteurs fabriqués avec précision offrent une conductivité électrique constante et une perte de puissance réduite. Les structures de blindage en option aident à réduire les interférences électromagnétiques, en assurant une alimentation stable et une transmission du signal de contrôle pour les équipements industriels.
Tous les produits suivent des procédures de contrôle de qualité standardisées tout au long du processus de production. Les inspections sont effectuées depuis la vérification des matières premières et la surveillance de la production jusqu'aux tests des câbles finis pour garantir des performances constantes du produit.
Les conducteurs, les matériaux isolants et les matériaux de gaine sont inspectés avant la production. Seuls des matériaux approuvés sont utilisés pour maintenir une qualité de câble constante.
Les paramètres clés, notamment le diamètre du conducteur, l'épaisseur de l'isolation et la concentricité de la gaine, sont surveillés pendant la production. Des ajustements de processus sont effectués lorsque cela est nécessaire pour maintenir la cohérence des lots.
Les tests de routine comprennent le test de résistance des conducteurs, le test de résistance d'isolement, le test de tenue à la tension, le test d'étincelle, l'inspection des dimensions et l'inspection de l'apparence.
Les tests personnalisés comprennent un test de fatigue par flexion, un test de résistance à la traction, un test de résistance à l'abrasion, un test de vieillissement à haute température, un test de résistance à l'huile, un test de flexibilité à basse température et un test ignifuge.
Des rapports de test complets sont disponibles pour l'acceptation du projet sur demande.
Équipée de lignes de production automatisées de câbles armés, notre usine prend en charge la production en série de câbles d'alimentation blindés ronds et plats, y compris le développement d'échantillons, les commandes personnalisées et la fourniture de projets à long terme. Des processus de production standardisés, des tests automatisés et un emballage conforme aux normes d'exportation contribuent à garantir une livraison cohérente.
Automatisation industrielle :Lignes de production automatisées, robots industriels et applications de câblage de mouvement haute fréquence
Systèmes de chaînes de traînage :Applications de flexion continue nécessitant des câbles anti-torsion et résistants à l'usure
Équipement de levage et de levage :Ponts roulants, portiques, plates-formes élévatrices et systèmes d'alimentation électrique mobiles
Industrie pétrolière et gazière :Équipements pétroliers de tête de puits et de fond de puits fonctionnant dans des conditions de température élevée, de contamination par l'huile et d'abrasion
Industrie minière et lourde :Machines minières mobiles et équipements lourds nécessitant une protection contre les chocs et l’usure
Équipements portuaires et logistiques :Machines portuaires et équipements d’entreposage automatisés exposés aux environnements extérieurs et aux risques de corrosion
Nous fournissons des solutions de câbles armés industriels personnalisées en fonction des exigences en matière d'équipement, de la température de fonctionnement et des conditions d'usure. Avec des options de câbles armés ronds et plats, nous aidons nos clients à sélectionner les structures, les spécifications et les matériaux de protection appropriés.
Nous prenons en charge la personnalisation OEM/ODM, y compris la structure des câbles, les exigences de performances et les quantités de production. Des processus de fabrication standardisés et une capacité de production flexible prennent en charge les commandes de petits lots, l'approvisionnement en gros volumes et les projets à long terme.
Notre équipe technique fournit une assistance à la sélection des produits et des conseils d'application pour aider à réduire les risques liés à la sélection des câbles et les coûts de maintenance. L'expérience en exportation et le service technique soutiennent les clients du monde entier tout au long du processus de coopération.
Q1 : Quels sont les avantages de combiner des câbles armés ronds et plats ?
A1 : Les deux structures couvrent des exigences d’installation différentes. Les câbles armés ronds offrent une protection polyvalente et une installation flexible, tandis que les câbles armés plats conviennent aux espaces limités tels que les équipements de tête de puits étroits. Cette combinaison permet de résoudre les problèmes liés à l'exposition à la chaleur, à l'abrasion, à l'espace d'installation et au mouvement des câbles.
Q2 : Les câbles sont-ils adaptés à des flexions répétées à long terme ?
R2 : Oui. Les câbles utilisent des gaines résistantes à la température et des structures blindées renforcées. Ils sont testés pour la fatigue en flexion, le vieillissement à haute température et la résistance à l'abrasion pour prendre en charge un fonctionnement dynamique continu.
Q3 : Les câbles peuvent-ils être personnalisés pour des conditions de travail particulières ?
A3 : Oui. Nous proposons une personnalisation de la structure du câble, des spécifications des conducteurs et de la longueur du câble. Les options supplémentaires incluent la résistance aux températures élevées, la résistance à l'usure, la résistance à l'huile, l'ignifugation et le blindage pour différents environnements d'exploitation.
Tous les câbles armés sont soumis à une inspection axée sur la résistance à la température, la résistance à l'usure, la résistance au vieillissement et la protection contre les chocs. Les produits sont livrés après avoir passé les tests requis.
Les lignes de production automatisées prennent en charge un approvisionnement continu, des commandes personnalisées et des projets à grande échelle. Nous proposons des solutions de câbles armés pour les applications industrielles nécessitant des performances constantes et une longue durée de vie.
