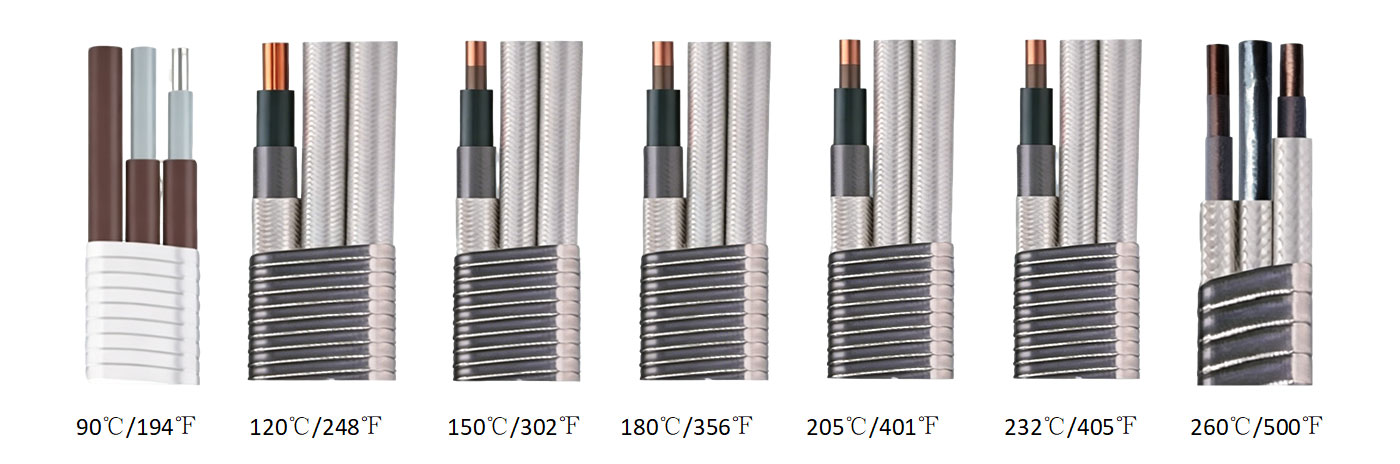

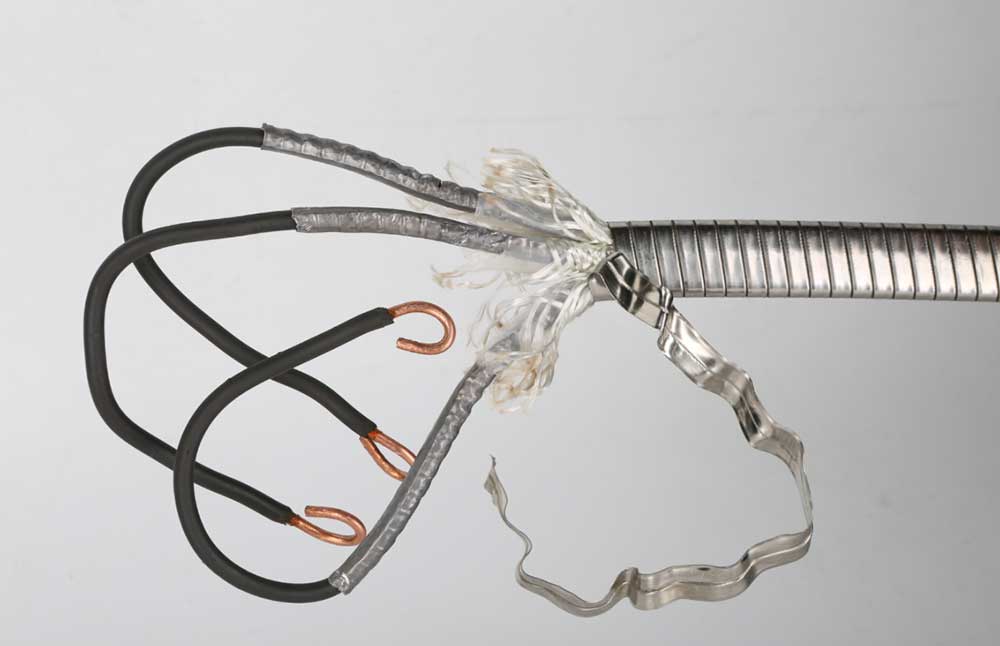

CeCâble d'alimentationest un câble adapté dédié aux ESP, avec une extrémité connectée au câble principal et l'autre extrémité à la boîte de jonction de surface, fournissant un support de transmission de puissance fiable pour l'équipement. Classé selon la forme de la section transversale du conducteur, le câble est disponible en deux types structurels : circulaire et plat. Sa structure de l'intérieur vers l'extérieur est dans l'ordre suivant : conducteur en cuivre rond solide (ou toronné), couche d'isolation, couche de gaine, couche tressée (couche de gaine extérieure, couche de remplissage) et couche protectrice de blindage en ruban d'acier.
Norme internationale : ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Norme nationale : GB/T 16750
Norme industrielle : API RP 11S1, API RP 11S5, API RP 11S6
Norme d'entreprise : AT-ST-008
●Courant de charge élevé
● Résistance aux températures élevées
●Installation facile et fiable
●Résistance à la corrosion
| Série AWG | Surface de la section transversale (mm2) | Nombre de noyaux | Nombre de brins / Diamètre nominal du brin unique（mm） | Classe de tension nominale (kV) | Température de fonctionnement (℃/℉) |
| AWG7 | 10 | 3 | 1/3.67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8.25, 7/3.16 |

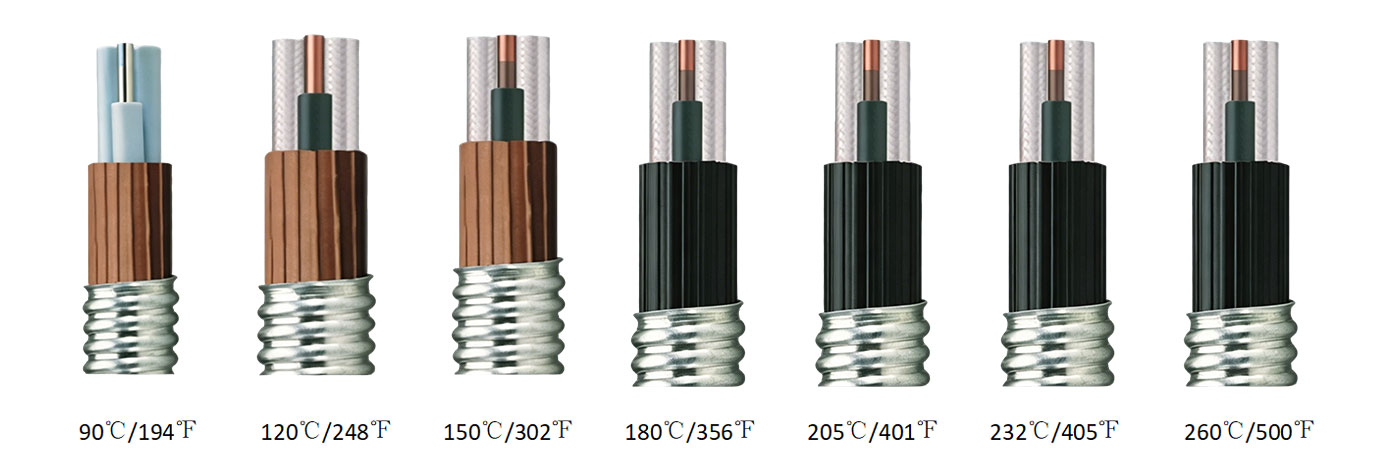

Câble rond
| Code | Explication | Abréviations | Code | Explication | Abréviations |
| Matériau de la couche isolante | Matériau de la couche de blindage | ||||
| P | Polypropylène (y compris polypropylène modifié) | PP(MPP) | - | Ruban en acier galvanisé | TPS |
| E | Caoutchouc éthylène-propylène | EPDM | M | Ruban Monel | MA |
| YJ | Polyéthylène réticulé | XLPE | X | Ruban en acier inoxydable | SS316 |
| VOUS | Film composite polyimide-F46 + isolation combinée en caoutchouc éthylène-propylène | PI-FEP/EPDM | |||
| FJ | Film composite polyimide-F46 + isolation combinée en caoutchouc perfluoroéthylène-propylène | PI-FEP | |||
| Matériau de la couche de gaine | Couche de tresse (couche de remplissage) | ||||
| Q | Alliage de plomb | Alliage Pb | Polytétrafluoroéthylène | PTFE | |
| E | Caoutchouc éthylène-propylène | EPDM | |||
| H | Polyéthylène chlorosulfoné | CSM | Bande de fibre d'aramide | ARRIÈRE | |
| F | Perfluoroéthylène Propylène | FEP | Ruban en fibre de nylon | NFT | |
| N | Caoutchouc nitrile | NBR | Polypropylène (couche de coussin résistante à l'huile) | PP | |
| Série AWG | Dimensions maximales | |||||
| Câble plat (mm×mm) | Câble sphérique (mm2) | Câble MLE (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1 : Un câble de pompe submersible dédié est conçu pour fournir une transmission de puissance fiable dans les environnements sous-marins. Comparé aux câbles électriques standard, il présente une isolation étanche améliorée, une construction flexible et une résistance à l'humidité, permettant un fonctionnement stable dans les puits profonds, les systèmes d'égouts et autres applications immergées.
A2 : Les câbles plats sont préférés dans de nombreuses applications submersibles car leur structure compacte nécessite moins d'espace d'installation et est plus facile à installer dans des puits étroits ou des zones confinées. La conception flexible contribue également à réduire les contraintes de torsion, de flexion et les dommages mécaniques lors de l’installation et de la maintenance de la pompe.
A3 : Le câble utilise des matériaux isolants de haute qualité et une gaine extérieure protectrice pour empêcher la pénétration de l'eau, le vieillissement et les dommages environnementaux. Avant la livraison, chaque câble est testé pour ses performances d'isolation, sa résistance à l'eau et sa durabilité mécanique afin de garantir un fonctionnement sûr dans des conditions sous-marines exigeantes.
R4 : Oui. AOTE TIANJIN POMPE CO., LTD. fournit des options de personnalisation, notamment la longueur du câble, le numéro de noyau, les spécifications des conducteurs et les matériaux de la gaine extérieure. La configuration des câbles peut être adaptée à différentes puissances nominales de pompe, profondeurs d'installation et environnements de fonctionnement.
A5 : La sélection du câble doit prendre en compte plusieurs facteurs, notamment la puissance de la pompe, la tension nominale, la profondeur d'installation, la température de fonctionnement, la qualité de l'eau et les exigences mécaniques. Le choix de la taille de conducteur et de la structure de protection appropriées contribue à garantir une transmission efficace de l'énergie et à prolonger la durée de vie.
AOTE TIANJIN POMPE CO., LTD. se spécialise dans les solutions de pompes submersibles et les produits de câbles associés. Forts d'une expérience pratique dans les applications de pompage sous-marin, nous comprenons les exigences des différents systèmes de pompe et proposons des configurations de câbles adaptées à diverses conditions de travail.
Nous sélectionnons des matériaux conducteurs de haute qualité et des systèmes d’isolation étanches pour garantir des performances électriques stables et une durabilité mécanique. Chaque câble est soumis à des procédures d'inspection strictes, notamment des tests d'isolation, des tests de résistance à l'eau et des contrôles d'apparence avant expédition.
Nos câbles sont développés pour les environnements exigeants où la flexibilité, les performances d'étanchéité et la durabilité sont essentielles. La structure optimisée permet de réduire la fréquence de maintenance et offre des performances fiables pour les projets d'ingénierie et les applications commerciales.
Nous proposons des modèles de câbles d'alimentation standard ainsi que des solutions personnalisées basées sur les exigences du projet. De la sélection des produits à l'assistance à l'installation, notre équipe technique aide les clients à choisir les spécifications de câbles appropriées et à améliorer la fiabilité du système.
