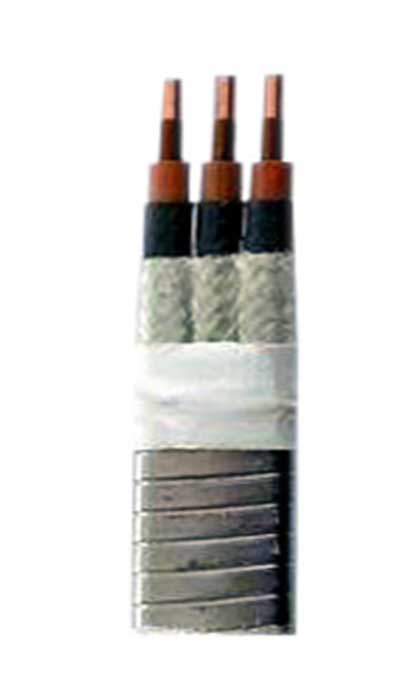

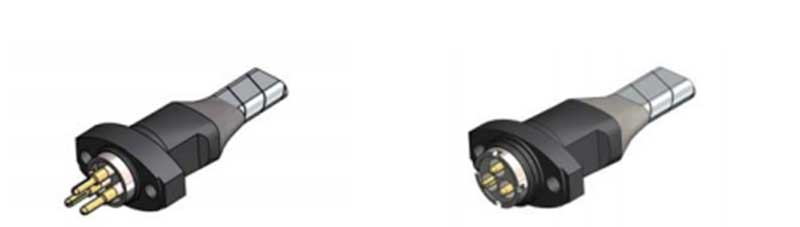

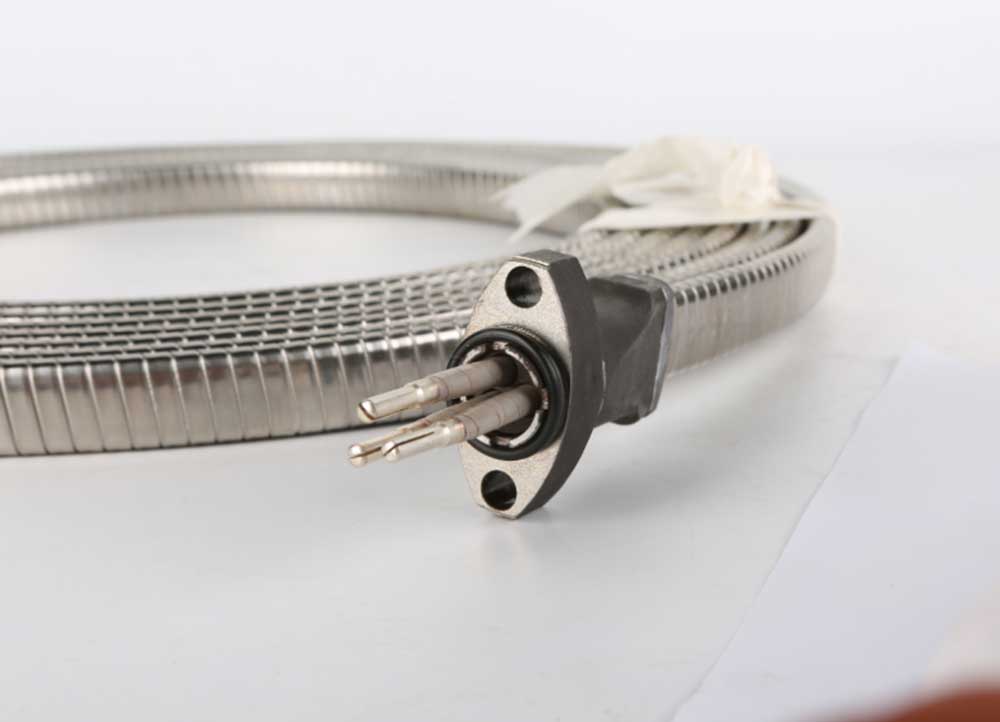

Le câble de connexion (Câble miniature plat, MLE) se compose de deux composants : la tête MLE et le corps du câble. En tant que câble spécial dédié aux électropompes submersibles, il est principalement utilisé pour acheminer le circuit du moteur immergé jusqu'à la position au-dessus de la sortie de la pompe. Ce câble est conçu sur mesure pour de telles pompes, car la pompe électrique submersible fonctionne à l'intérieur du boîtier dans des conditions de travail d'espace limité, de température ambiante élevée et de forte charge de courant. En termes de conception structurelle, la tête MLE est disponible en deux types : le type enroulé (type standard) et le type enfichable (adapté à une construction rapide).
Norme internationale : ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Norme nationale : GB/T 16750
Norme industrielle : API RP 11S1, API RP 11S5, API RP 11S6
Norme d'entreprise : AT-ST-007
●Structure compacte avec de petites dimensions hors tout
●Courant de charge élevé
● Résistance aux températures élevées
●Installation facile et fiable
●Résistance à la corrosion
| Série | Spécifications du fil conducteur du moteur | (Cassette en MLE) | (Tlug en MLE) | ||
| Série AWG | Diamètre (mm) | Surface de la section transversale (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| Série AWG | Surface de la section transversale (mm2) | Nombre de cœurs MLE | Diamètre nominal d'un fil unique MLE (mm) | Classe de tension nominale MLE (kV) | Température de fonctionnement MLE (℃/℉) |
| AWG7 | 10 | 3 | 3.67 | 3, 4, 5, 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Nom du composant | Matériaux standards | Matériaux optionnels |
| Responsable MLE | ||
| Attaches | Garniture S | Garniture M |
| Boîtier de tête MLE | HT200 | SS |
| Composants en caoutchouc | FPM | HSN, AFLAS |

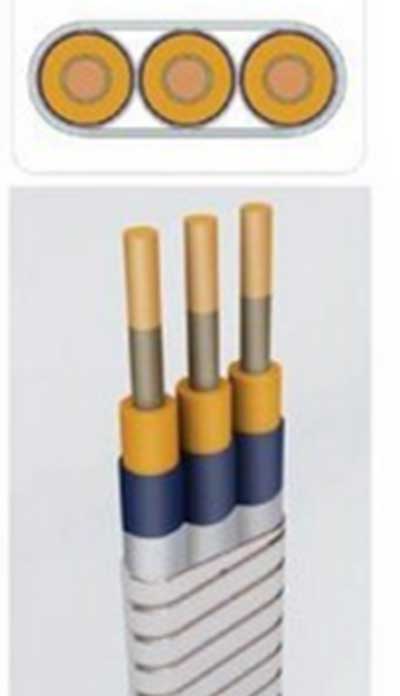

| MLE | ||
| Isolation primaire | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Veste | FC | Pb |
| Tresser | Fibre de nylon tressée | Ruban PTFE/Tresse en fibre de nylonRuban PTFE/Tresse en fibre d'aramide |
| Armure | Bande d'acier inoxydable | Bande d'acier galvanisé, bande de Monel |
A1 : Le câble plat MLE est un câble submersible étanche professionnel, spécialement conçu pour les pompes submersibles. Il est utilisé pour l'alimentation électrique sous-marine des pompes de puits profonds et des pompes à eaux usées, adapté aux conditions de travail sous-marines à long terme.
A2 : le câble plat MLE présente une structure plate mince et flexible. Il passe facilement à travers des tuyaux de puits étroits, évite les dommages par torsion et par extrusion, économise de l'espace d'installation et convient mieux aux opérations de levage et d'abaissement de pompes.
A3 : Oui. Il adopte une gaine imperméable en caoutchouc de haute qualité et une couche d'isolation sans couture, atteignant le niveau d'étanchéité IP68. Il présente d'excellentes performances anti-vieillissement, anti-corrosion et résistante à l'humidité pour une utilisation sous-marine stable à long terme.
R4 : Oui. Nous prenons en charge des longueurs de câble personnalisées, des spécifications à 2/3/4 conducteurs et des gaines spéciales résistantes à l'usure ou à la corrosion pour répondre aux différentes puissances de pompe et exigences du projet.
1. Force professionnelle d'usine :AOTE TIANJIN POMPE CO., LTD. est un fabricant professionnel de pompes et de moteurs de soutien avec des années d'expérience en production et en R&D. Nous développons et produisons indépendamment des moteurs MLE de haute qualité avec une technologie de production mature et une qualité de produit stable.
2. Fabricant personnalisé professionnel :AOTE TIANJIN POMPE CO., LTD. est spécialisé dans la production de câbles plats submersibles de support MLE. Forts d’une riche expérience industrielle, nous proposons des solutions de câbles dédiées pour tous types de pompes submersibles.
3. Assurance qualité fiable :Tous les câbles MLE utilisent un noyau en cuivre de haute pureté et des matériaux imperméables de qualité supérieure. Chaque câble passe des tests stricts d'immersion dans l'eau, d'isolation et de vieillissement avant livraison, garantissant un fonctionnement stable et sûr.
4. Rentabilité élevée :Nos câbles plats MLE se caractérisent par une forte résistance à la traction et une longue durée de vie. Ils réduisent considérablement les coûts de remplacement et de maintenance ultérieurs, ce qui est idéal pour une utilisation technique et commerciale à long terme.
5. Livraison rapide et assistance complète :Nous disposons d'un stock suffisant pour les modèles standards afin de permettre une livraison rapide. Nous fournissons également des conseils d'installation professionnels et une assistance technique après-vente rapide à tous les clients.
