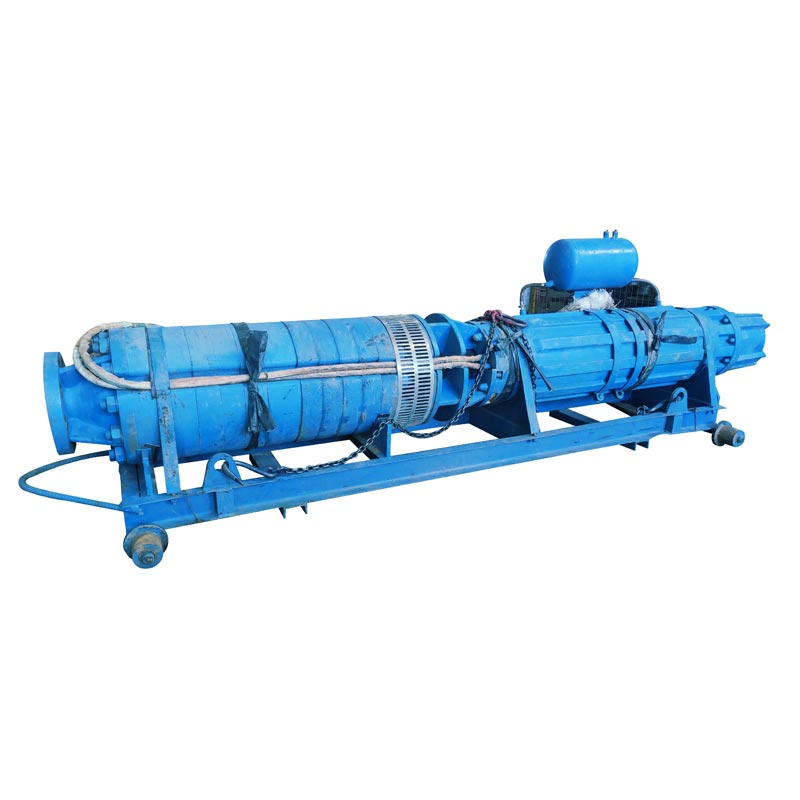

Pompe submersible d'assèchement de fosse de minela technologie joue un rôle essentiel dans le contrôle des eaux souterraines, des eaux de pluie, des sédiments et de l’eau accumulée dans les environnements miniers exigeants.Aotedéveloppe des solutions de pompage submersibles robustes pour les applications à ciel ouvert et souterraines, combinant des performances hydrauliques robustes, une construction résistante à l'usure, une étanchéité fiable et une installation flexible pour prendre en charge un drainage minier continu.
Une assèchement efficace des mines est essentielle pour maintenir la continuité de la production, protéger les équipements et contrôler les risques liés à l’eau. Contrairement aux systèmes conventionnels montés en surface, une pompe submersible fonctionne directement dans l'eau, réduisant ainsi les besoins d'amorçage et simplifiant le déploiement dans les fosses profondes, les puisards, les tunnels et les zones confinées. Un système de déshydratation minier approprié doit tenir compte de la demande de débit, de la hauteur de levage, de la qualité de l'eau, des matières en suspension, de l'abrasivité, de la corrosion, de la profondeur d'installation et des conditions d'exploitation. Ce guide explique le fonctionnement des pompes minières submersibles, leurs principaux avantages, les scénarios d'application, les options d'installation et les facteurs que les acheteurs doivent évaluer avant de sélectionner l'équipement.
Table des matières
- Qu’est-ce qu’une pompe submersible d’assèchement de puits de mine ?
- Comment fonctionne une pompe minière submersible ?
- Quelles caractéristiques sont importantes dans l’assèchement des mines ?
- Quels facteurs techniques les acheteurs doivent-ils prendre en compte ?
- Où sont utilisées les pompes submersibles d’assèchement des mines ?
- Quelle méthode d’installation convient ?
- Pourquoi envisager Aote pour les solutions de déshydratation minière ?
- Foire aux questions
Qu’est-ce qu’une pompe submersible d’assèchement de puits de mine ?
Une pompe submersible d'assèchement de mine est un système de pompage robuste conçu pour éliminer l'eau accumulée des mines à ciel ouvert, des zones minières souterraines, des puisards, des puits, des tunnels, des carrières et d'autres environnements d'excavation. La pompe est placée directement dans l'eau et utilise un moteur submersible et un ensemble hydraulique pour transférer l'eau vers un emplacement de décharge désigné.
L’eau d’extraction est rarement propre. Il peut contenir du sable, de l'argile, des particules de roche, des boues, des résidus minéraux ou d'autres matières en suspension. Cela rend le choix d’une pompe plus exigeant que les applications de transfert d’eau ordinaires. Les composants hydrauliques, les systèmes d'étanchéité, les ensembles d'arbres et les matériaux du boîtier doivent être sélectionnés en fonction de l'environnement d'exploitation réel.
Pour les applications à grande échelle, la gamme de pompes minières submersibles d'Aote peut être configurée pour différentes exigences en matière de débit, de hauteur, de puissance du moteur, de tension, de fréquence et de matériaux. La gamme de produits plus large couvre des capacités de débit de 80 m³/h à 2 200 m³/h et des hauteurs jusqu'à 1 700 m, selon la configuration choisie.
Comment fonctionne une pompe minière submersible ?
Le principe de fonctionnement de base est simple : la pompe est immergée dans la source d'eau, le moteur entraîne la turbine et les composants hydrauliques rotatifs génèrent une pression pour déplacer l'eau dans la canalisation de refoulement.
- L'eau entre dans la pompe :L'eau de mine s'écoule dans la section d'aspiration de la pompe immergée.
- La roue génère de l'énergie hydraulique :Le moteur fait tourner la turbine, augmentant ainsi la vitesse et la pression de l'eau.
- Le boîtier convertit la vitesse en pression :Le passage hydraulique dirige l'eau vers la sortie de refoulement.
- L'eau est acheminée à travers le pipeline :La hauteur générée permet à l'eau d'être transportée de la fosse ou du puisard jusqu'au point de rejet requis.
La pompe étant installée directement dans l’eau, un processus d’amorçage de surface distinct n’est généralement pas nécessaire. Cela peut être particulièrement utile lorsque les fosses minières sont profondes ou lorsque l'espace d'installation disponible est limité.
Quelles caractéristiques sont importantes dans l’assèchement des mines ?
Performances hydrauliques à haut rendement
Une conception hydraulique efficace permet de déplacer de grands volumes d’eau tout en maintenant des performances de décharge stables. Le choix correct de la turbine est particulièrement important car les exigences en matière de débit et de hauteur d'eau varient considérablement entre les fosses peu profondes, les puits de mine profonds et les systèmes de drainage longue distance.
Construction résistante à l'usure
Les particules abrasives peuvent accélérer l'usure des roues, des carters, des arbres et d'autres composants hydrauliques. En fonction de la chimie de l'eau et de la teneur en particules, les configurations appropriées peuvent utiliser des matériaux à haute teneur en chrome, de la fonte ductile, de l'acier moulé, de l'acier inoxydable, de l'acier inoxydable duplex, des alliages de bronze ou d'autres matériaux techniques.
Étanchéité fiable
Étant donné que le moteur et l’ensemble hydraulique fonctionnent sous l’eau, l’étanchéité est un élément fondamental de la fiabilité de la pompe. Un système d’étanchéité correctement conçu aide à protéger les composants internes critiques de la pénétration de l’eau et prend en charge des cycles de fonctionnement plus longs.
Capacité de service continu
Le drainage minier est souvent un processus continu plutôt qu'une tâche de pompage occasionnelle. Un refroidissement robuste du moteur, une résistance structurelle, des matériaux appropriés et des performances hydrauliques stables aident l'équipement à fonctionner pendant des cycles de déshydratation prolongés.
Déploiement flexible
La construction submersible permet de positionner l'équipement plus près de la source d'eau. Cela peut simplifier l’installation dans les zones de drainage temporaires, les puisards souterrains, les zones d’inondation d’urgence et les modifications de l’aménagement des mines.
Quels facteurs techniques les acheteurs doivent-ils prendre en compte ?
La sélection d'une pompe minière uniquement en fonction de la puissance du moteur peut entraîner de mauvaises performances du système. Les acheteurs doivent évaluer l’ensemble du point de fonctionnement et les conditions du site avant de confirmer un modèle.
| Facteur de sélection | Pourquoi c'est important | Considération typique |
|---|---|---|
| Débit | Détermine la rapidité avec laquelle l'eau accumulée peut être éliminée | m³/h ou L/s |
| Tête | Définit la capacité de levage vertical et de pression requise | Hauteur statique + pertes dans le pipeline |
| Contenu solide | Influence l’abrasion et la sélection des composants hydrauliques | Sable, boues, particules de minerai |
| Chimie de l'eau | Détermine les exigences de résistance à la corrosion | pH, salinité, composition minérale |
| Température | Affecte le refroidissement du moteur, l'étanchéité et la sélection des matériaux | Température de fonctionnement réelle |
| Puissance et tension | Doit correspondre à l’infrastructure électrique disponible | Puissance moteur, tension, fréquence |
| Conditions d'installation | Influencer le positionnement, le levage, la maintenance et l'accès | Puisard, fosse, puits, tunnel |
Par exemple, une pompe traitant des eaux souterraines relativement propres peut nécessiter une configuration de matériau différente de celle d'une eau abrasive traitant en continu contenant du sable et des particules minérales. Comprendre le support avant l'achat peut donc réduire l'usure prématurée des composants et la maintenance inutile.
Où sont utilisées les pompes submersibles d’assèchement des mines ?
Un système de drainage submersible correctement configuré peut prendre en charge un large éventail d’opérations minières et d’excavation, notamment :
- Exploitation à ciel ouvert :Élimine les eaux souterraines et l’eau de pluie accumulée des grandes zones d’excavation.
- Exploitation souterraine :Prend en charge le drainage des puisards, des tunnels, des puits et des zones de travail souterraines.
- Extraction du charbon :Gère l’eau accumulée dans les systèmes de drainage souterrains et les puisards des mines.
- Extraction de métaux :Convient aux besoins de drainage dans les opérations de cuivre, d'or, de fer, d'étain et d'autres minéraux.
- Opérations de carrière :Aide à contrôler les eaux souterraines et les précipitations dans les excavations profondes des carrières.
- Excavation de chantier :Assure le contrôle de l’eau pour les fondations profondes, les tunnels et les grands projets d’excavation.
- Drainage d'urgence :Peut être déployé lorsqu’une accumulation soudaine d’eau nécessite une élimination rapide.
La capacité de la pompe à fonctionner directement dans l'eau la rend utile lorsque les emplacements de drainage changent à mesure que l'excavation progresse. Les configurations temporaires ou mobiles peuvent également être déplacées entre les zones de travail si nécessaire.
Quelle méthode d’installation convient ?
Installation submersible verticale
La pompe peut être descendue directement dans une mine ou un puisard à l'aide d'un équipement de levage approprié, de dispositifs de guidage ou de chaînes de levage. Cette configuration est utile lorsqu'une inspection ou un retrait régulier est requis.
Installation de puisard fixe
Pour une infrastructure de drainage permanente, la pompe peut être installée au fond d'un puisard dédié. Cette disposition convient aux systèmes de gestion de l'eau à long terme où le point de pompage reste relativement stable.
Déploiement mobile ou portable
Les projets de drainage temporaires peuvent nécessiter le déplacement d’équipements entre différentes zones minières. Une configuration mobile offre une plus grande flexibilité en cas de précipitations saisonnières, de changements de niveaux d'excavation ou d'évacuation d'eau d'urgence.
Quelle que soit la configuration, la planification de l'installation doit prendre en compte l'accès par levage, l'acheminement des tuyaux de refoulement, l'alimentation électrique, la profondeur de l'eau, l'accumulation de sédiments, l'accès pour la maintenance et les procédures de sécurité d'exploitation.
Pourquoi envisager Aote pour les solutions de déshydratation minière ?
Aote Tianjin Pump Co., Ltd. se concentre sur la recherche, la conception et la fabrication de systèmes de pompes submersibles pour des applications industrielles exigeantes. Ses solutions de pompes minières submersibles sont conçues autour de paramètres de fonctionnement réels plutôt que d'une configuration unique.
En fonction des exigences du projet, les systèmes de pompes peuvent être configurés autour de facteurs tels que :
- Capacité de débit et hauteur de refoulement requises
- Puissance du moteur, tension et fréquence de fonctionnement
- Température de l'eau et composition chimique
- Teneur en matières en suspension et particules abrasives
- Exigences de résistance à la corrosion et à l’usure
- Conditions d'installation à ciel ouvert ou souterraines
- Exigences de drainage permanentes, temporaires ou d'urgence
Aote fournit également des conseils techniques, des conseils d'installation, une assistance à la mise en service le cas échéant, une assistance en matière de pièces de rechange, des recommandations de maintenance et une assistance au dépannage. Ces services peuvent aider les entrepreneurs miniers à évaluer le système de pompage complet au lieu de traiter la pompe comme un composant isolé.
Pour les acheteurs comparant unpompe minière submersibleavec les équipements conventionnels montés en surface, la considération clé est l'exigence de service complète : le débit requis, la hauteur totale, les caractéristiques de l'eau, la profondeur d'installation, la durée de fonctionnement et les conditions de maintenance doivent tous être évalués ensemble.
Foire aux questions
Q1 : Une pompe submersible d’assèchement de fosse de mine peut-elle gérer de l’eau boueuse ?
Oui. Les pompes de déshydratation minières peuvent être configurées pour l'eau contenant des matières en suspension, des sédiments, du sable et des particules minérales abrasives. La sélection des matériaux et des composants hydrauliques doit être basée sur la concentration et les caractéristiques réelles des solides.
Q2 : Une pompe minière submersible peut-elle être utilisée dans les mines souterraines ?
Oui. Sa conception de fonctionnement immergée le rend adapté aux puisards souterrains, aux chambres de drainage, aux tunnels et aux puits où une installation en surface conventionnelle peut être difficile.
Q3 : Comment choisir la bonne capacité de pompe ?
Commencez par le débit requis et la hauteur dynamique totale. Évaluez ensuite la qualité de l’eau, la teneur en matières solides, la température, l’alimentation électrique, le diamètre du pipeline, la distance de décharge et les heures de fonctionnement prévues. Un fournisseur de pompes peut utiliser ces paramètres pour recommander une configuration hydraulique et moteur appropriée.
Q4 : Quels matériaux conviennent à l’eau de mine abrasive ?
Le choix du matériau dépend du support spécifique. Les alliages à haute teneur en chrome, les matériaux moulés résistants à l'usure, l'acier inoxydable, l'acier inoxydable duplex et d'autres matériaux techniques peuvent être envisagés pour différentes combinaisons d'abrasion et de corrosion.
Q5 : La pompe peut-elle être utilisée pour le drainage minier d’urgence ?
Oui. Les configurations submersibles portables ou déplaçables peuvent être utiles pour le drainage d'urgence, en particulier lorsque l'eau s'accumule rapidement dans les fosses, les zones d'excavation ou les zones de travail souterraines. Le débit et la hauteur d'évacuation d'urgence requis doivent être déterminés avant de sélectionner l'équipement.
Conclusion
Un contrôle fiable des eaux de mine dépend de l’adéquation des performances de la pompe aux conditions réelles du site. Une conception submersible peut simplifier le déploiement en fonctionnant directement dans l'eau, tandis que des composants résistants à l'usure, une étanchéité fiable, un dimensionnement hydraulique approprié et une sélection de matériaux personnalisés aident à relever les défis des eaux de mine abrasives et chargées de sédiments. Si vous planifiez un nouveau système de drainage, améliorez l'équipement existant ou préparez l'évacuation d'un grand volume d'eau de mine, partagez votre débit, votre hauteur d'élévation, les caractéristiques de l'eau, les conditions d'installation et vos besoins électriques avec Aote.Contactez-nouspour une sélection de pompes professionnelles, une configuration personnalisée, une consultation technique et une solution de déshydratation minière adaptée aux exigences de votre projet.
