Abstrait:À mesure que le développement pétrolier et gazier mondial s’étend à des réservoirs plus profonds et plus complexes, la pompe électrique submersible (ESP) est devenue une technologie essentielle de levage artificiel. Basé sur les données de terrain d'AOTE PUMP dans les applications à haute température (260 °C), dans les puits profonds (3 000 m) et dans les applications à hautes eaux, ce rapport technique décortique systématiquement l'architecture du système ESP, la logique de sélection, l'assurance qualité et les tendances émergentes – offrant des conseils pratiques et approfondis aux responsables de production et aux ingénieurs.
L’industrie pétrolière et gazière mondiale est confrontée au double défi de la détérioration des réserves et de la transition vers une transition bas carbone. Les nouvelles découvertes sont de plus en plus localisées dans les eaux profondes, les formations ultra-profondes et les régions polaires, où les méthodes conventionnelles de levage sont souvent inadéquates. Pendant ce temps, les champs matures connaissent des coupures d’eau croissantes, exigeant une plus grande stabilité et une plus grande efficacité énergétique des équipements de levage.Pompes électriques submersibles (ESP)– avec leur capacité élevée, leur hauteur de chute élevée, leur faible encombrement et leur automatisation facile – représentent environ 30 % du marché mondial de l’ascenseur artificiel, et plus de 50 % sur les plates-formes offshore et les puits fortement déviés.
Au cours des deux dernières décennies, l’industrie chinoise des ESP a construit une chaîne de valeur complète, depuis la R&D sur les matériaux jusqu’à l’intégration de systèmes et le contrôle intelligent. Des fabricants de premier plan tels que AOTE PUMP remodèlent désormais le paysage mondial des ESP haut de gamme avecTolérance de température de 260 °C, profondeur de fonctionnement de 3 000 m et amélioration globale de l'efficacité de 12 à 18 %.

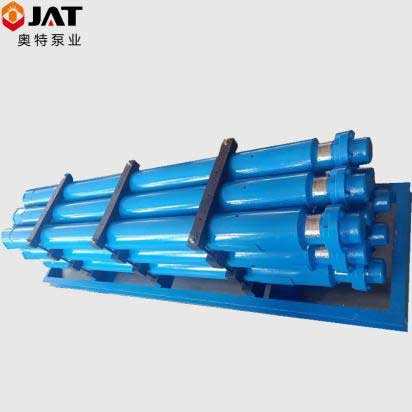

Un système ESP complet comprend trois modules principaux :équipement de contrôle de surface, unité de fond et systèmes de transmission et de surveillance de puissance. L'unité de fond se compose d'une pompe centrifuge à plusieurs étages, d'un protecteur, d'un séparateur et d'un moteur submersible en série. Les configurations typiques sont présentées ci-dessous :
| Non. | Équipement | Requis | Fonction principale |
|---|---|---|---|
| 1 | Transformateur élévateur à fréquence variable | Requis | Augmente la tension de surface au niveau requis par le moteur |
| 2 | Variateur de fréquence BT (avec filtre sinus) | Requis | Protection démarrage/arrêt, contrôle de vitesse, surveillance d'état |
| 3 | Clapet anti-retour/vanne de vidange | Obligatoire / Facultatif | Empêche les refoulements et les dégâts causés par les coups de bélier lors de l'arrêt |
| 4 | Pompe centrifuge multicellulaire (séries 400/538/562/675) | Requis | Augmentation de pression étape par étape ; fournit la hauteur d'élévation et le débit requis |
| 5 | Gestionnaire de gaz/séparateur | Facultatif / Obligatoire | Réduit les effets des gaz libres ; empêche le blocage du gaz et la cavitation |
| 6 | Protecteur (joint multi-étages + vessie) | Requis | Équilibrage de pression, transmission de couple, support de charge axiale, réapprovisionnement en huile |
| 7 | Moteur submersible (séries 375/456/540/738) | Requis | Convertit l'énergie électrique en énergie mécanique pour entraîner la pompe |
| 8 | Capteur de fond (P/T/V/isolation) | Facultatif | Surveillance en temps réel de la pression d'admission, de la température, des vibrations, de l'isolation, etc. |
Pour les puits de récupération thermique géothermique et de pétrole lourd (température de fond de trou > 200°C),POMPE AOTEemploieSystèmes d'isolation de classe H, butées en céramique et roues/diffuseurs en alliage haute température, assurant un fonctionnement stable à 260°C. De plus, grâce à une connexion en série à plusieurs étages et à des butées à forte charge, le système atteinthauteurs de chute unitaires supérieures à 3 000 m, répondant aux demandes de levage de gros volumes des puits profonds.
Une sélection incorrecte est l'une des principales causes de la durée de vie réduite de l'ESP et de l'augmentation de la consommation d'énergie. La POMPE AOTE suit un« équipement de réservoir, de puits de forage »philosophie de sélection intégrée, soutenue par le cadre décisionnel quantitatif suivant :
Puits à haut débit → diamètres de pompe plus grands (séries 538/562/675) + plus d'étages pour obtenir un débit élevé ; les puits à faible débit peuvent utiliser la série 400 pour réaliser des économies d’énergie.
Chaque tranche de 500 m de profondeur supplémentaire nécessite environ 5 à 8 étapes supplémentaires ; les puits profonds (> 2 500 m) bénéficient de puits à haute résistance et de plusieurs protecteurs en série.
Teneur élevée en sable → revêtements résistants à l'usure / carbure cémenté ; GOR élevé → séparateur de gaz ; haute corrosivité → Acier inoxydable Monel / duplex.
Sélectionnez le diamètre extérieur de la pompe en fonction du diamètre intérieur minimum du boîtier (par exemple, boîtier 4½" → série 338/375). Les puits à haute température nécessitent un refroidissement du moteur et une vérification de l'isolation séparés.
POMPE AOTE étend la gestion de la qualité à tout le cycle de vie – depuis les matières premières, l’usinage, l’assemblage, les tests jusqu’au service sur site. Les points de contrôle clés comprennent :
Convient aux réservoirs à inondation et à faible perméabilité, offrant un levage continu à long terme avec une durée de vie prolongée au-delà de 3 ans.
Conception compacte et résistante à la corrosion, adaptée aux environnements humides et dynamiques, réduisant considérablement la fréquence des interventions offshore.
Système d'isolation à 260 °C avec roulements en céramique, offrant >12 000 heures de fonctionnement sans problème dans les projets de géothermie profonde.
La technologie ESP converge rapidement avec les jumeaux numériques et l’informatique de pointe. AOTE PUMP a lancé le« ESP i‑Sense »plate-forme de surveillance intelligente, qui prédit l'efficacité de la pompe en temps réel, diagnostique les vibrations anormales et se coordonne avec les VFD pour optimiser la fréquence de fonctionnement, réalisant ainsi des économies d'énergie de 8 à 15 %. Dans le cadre du programme « double carbone », les systèmes ESP durables et à haut rendement resteront la pierre angulaire de l’amélioration de la productivité des champs pétrolifères et de la réduction des émissions.
📌 Ce rapport technique est compilé à partir des données réelles du projet d’AOTE PUMP et des informations publiques de l’industrie. Pour une aide à la sélection ou pour demander le document complet, veuillez contacter notre équipe technique via le site officiel.
