Résumé de l'article :UnArmoire de commande électriqueest la plate-forme centrale électrique et de contrôle qui connecte la distribution d'énergie, les composants d'automatisation, les dispositifs de protection, les systèmes de surveillance et les équipements de terrain. Une armoire correctement conçue peut améliorer la sécurité opérationnelle, simplifier la maintenance, protéger les composants électriques sensibles et assurer un contrôle plus stable des machines industrielles. Cet article explique la structure, les principes de fonctionnement, les composants clés, les facteurs de sélection, les considérations d'installation, les pratiques de maintenance et les options de personnalisation qui aident les utilisateurs industriels à choisir une armoire de commande électrique adaptée aux applications exigeantes.
Table des matières
- Qu’est-ce qu’une armoire de commande électrique ?
- Pourquoi une armoire de commande électrique est-elle importante ?
- Quels composants se trouvent à l’intérieur d’une armoire de commande électrique ?
- Comment fonctionne une armoire de commande électrique ?
- Comment choisir une armoire de commande électrique ?
- Quels facteurs de conception affectent les performances des armoires ?
- Où sont utilisées les armoires de commande électrique ?
- Pourquoi la personnalisation est-elle importante pour les armoires de commande industrielles ?
- Comment entretenir une armoire de commande électrique ?
- Liste de contrôle pour la sélection des armoires de commande électrique
- Pourquoi travailler avec Pompe Cie., Ltd d'Aote Tianjin.
- Foire aux questions
- Conclusion
Qu’est-ce qu’une armoire de commande électrique ?

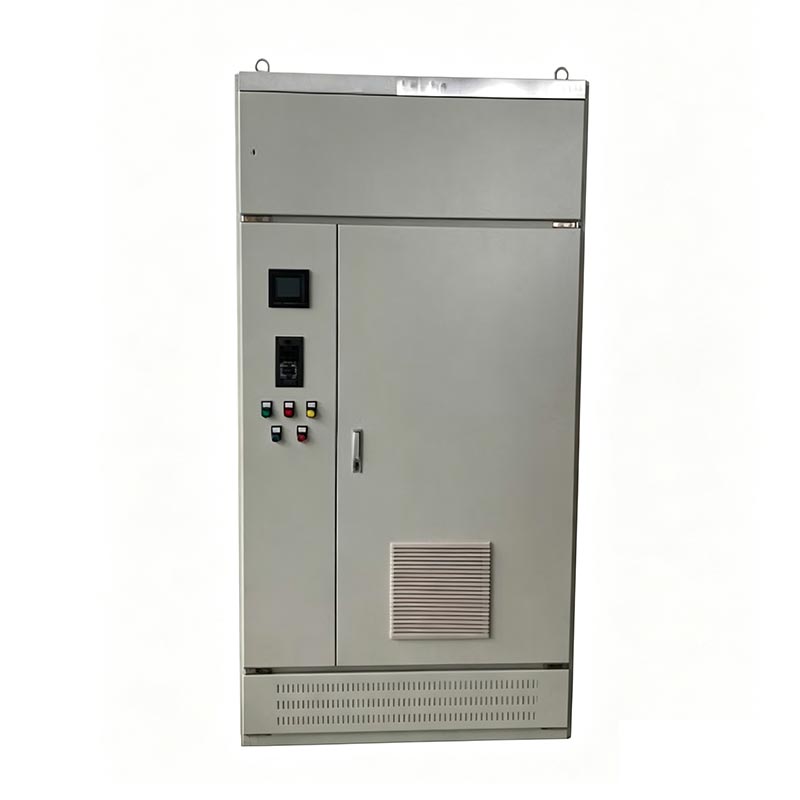

UnArmoire de commande électriqueest un ensemble fermé utilisé pour abriter des composants électriques, électroniques, de protection, de contrôle et de communication pour les équipements industriels et les systèmes automatisés. Au lieu d'installer des appareils électriques individuels dans toute une installation, une armoire de commande organise les principales fonctions de contrôle dans une enceinte protégée.
Selon l'application, une armoire peut contenir des disjoncteurs, des contacteurs, des relais, des dispositifs de protection de moteur, des automates programmables (PLC), des variateurs de fréquence (VFD), des borniers, des alimentations, des instruments de surveillance, des modules de communication, des commutateurs, des équipements de refroidissement et d'autres composants électriques.
L'armoire agit essentiellement comme centre de contrôle entre l'alimentation électrique entrante, le système de contrôle et l'équipement effectuant le travail réel. Dans les systèmes de pompe, par exemple, l'armoire peut recevoir des signaux provenant de capteurs de pression, de capteurs de niveau de liquide, de débitmètres ou d'autres appareils de terrain, puis contrôler les moteurs de pompe en fonction des conditions de fonctionnement programmées.
Une armoire de haute qualité est donc bien plus qu’un boîtier métallique. Il s'agit d'une solution d'ingénierie intégrée qui doit prendre en compte la sécurité électrique, les exigences de charge, les conditions environnementales, la gestion thermique, l'organisation du câblage, l'accessibilité et la maintenance future.
Pourquoi une armoire de commande électrique est-elle importante ?
Les machines industrielles fonctionnent fréquemment en continu et dans des conditions exigeantes. Les installations électriques non contrôlées peuvent créer des risques inutiles, notamment une surchauffe, des courts-circuits, des défauts de câblage, un dépannage difficile et des temps d'arrêt imprévus. Une armoire de commande électrique correctement conçue relève ces défis en intégrant les fonctions électriques et d’automatisation essentielles dans un système structuré.
- Protection électrique améliorée :Les dispositifs de protection peuvent déconnecter les circuits défectueux avant que les dommages ne se propagent à d’autres équipements.
- Contrôle centralisé :Les opérateurs peuvent gérer plusieurs charges électriques et machines à partir d’un point de contrôle clairement organisé.
- Meilleure gestion du câblage :Des bornes, un acheminement des câbles et un étiquetage appropriés facilitent le dépannage.
- Protection des équipements :Le boîtier aide à protéger les composants internes contre la poussière, l'humidité, les contacts accidentels et d'autres influences environnementales lorsqu'il est correctement spécifié.
- Capacité d'automatisation :Les API, les capteurs, les VFD et les dispositifs de communication peuvent être intégrés dans une architecture de contrôle coordonnée.
- Efficacité de l'entretien :Les techniciens peuvent inspecter et entretenir les composants électriques sans avoir à fouiller dans des installations dispersées.
- Évolutivité :Une armoire soigneusement planifiée peut fournir de l'espace et une capacité de connexion pour de futures modifications.
Pour les installations où les pompes, les moteurs, les ventilateurs, les compresseurs, les convoyeurs ou les équipements de traitement sont essentiels à la production, une commande électrique fiable peut avoir une influence directe sur la continuité opérationnelle.
Quels composants se trouvent à l’intérieur d’une armoire de commande électrique ?
La configuration exacte dépend de l'équipement et de la stratégie de contrôle. Une petite armoire de commande de moteur peut contenir seulement plusieurs dispositifs de protection et de commutation, tandis qu'une armoire d'automatisation sophistiquée peut intégrer des dizaines de composants électriques et électroniques.
| Composant | Fonction principale | Avantage typique |
|---|---|---|
| Disjoncteur | Protège les circuits contre les courants excessifs et les défauts | Améliore la sécurité électrique |
| Contacteur | Commute les moteurs et autres charges électriques | Permet une commutation à distance fiable |
| API | Exécute la logique de contrôle programmée | Prend en charge l'automatisation et le séquençage |
| VFD | Contrôle la vitesse du moteur et les caractéristiques de fonctionnement | Améliore le contrôle des processus et la gestion de l’énergie |
| Relais | Fournit des fonctions de commutation et d'interface de signal | Simplifie la logique de contrôle |
| Bornier | Connecte le câblage sur site aux circuits internes | Facilite l'identification et l'entretien du câblage |
| Alimentation | Convertit la puissance entrante en tension de commande requise | Fournit une puissance de contrôle stable |
| Dispositif de refroidissement ou de ventilation | Gère la chaleur interne | Aide à prévenir le stress thermique |
La sélection des composants ne doit jamais être basée uniquement sur le prix d’achat. Les caractéristiques électriques, les conditions de fonctionnement, la compatibilité, les exigences de protection, le cycle de service attendu et la facilité d'entretien doivent tous être pris en compte.
Comment fonctionne une armoire de commande électrique ?
Le principe de fonctionnement est basé sur l'interaction coordonnée entre la distribution d'énergie, la logique de contrôle, la protection et le retour de terrain.
Tout d’abord, l’énergie électrique entre dans l’armoire via la connexion entrante désignée. Un dispositif de protection principal assure l'isolement et la protection contre les surintensités. L'alimentation est ensuite distribuée aux circuits individuels selon la conception du système.
Les composants de contrôle traitent les signaux provenant de capteurs, de commutateurs, d'interfaces opérateur ou de systèmes de contrôle automatisés. Lorsque des conditions prédéterminées sont remplies, le système de contrôle envoie des commandes aux contacteurs, relais, VFD, vannes, moteurs ou autres équipements connectés.
Par exemple, dans une installation de pompe automatisée, un capteur de niveau peut détecter que le niveau d'eau a atteint un point prédéfini. L'automate peut interpréter ce signal et émettre une commande de démarrage à la pompe appropriée. Si la pression, la température, la surcharge ou tout autre paramètre surveillé dépasse une limite spécifiée, le système de contrôle peut arrêter l'équipement ou activer une alarme.
Ce processus en boucle fermée peut être résumé comme suit :
- Le pouvoir entre dans le cabinet.
- Les dispositifs de protection distribuent et protègent les circuits électriques.
- Les capteurs et les appareils de terrain fournissent des informations de fonctionnement.
- L'API ou le système de contrôle évalue les signaux entrants.
- Les appareils de contrôle exécutent les commandes requises.
- Les signaux de retour confirment l’état de fonctionnement.
- Les fonctions de protection répondent à des conditions anormales.
Cette architecture permet aux processus industriels complexes de fonctionner avec une plus grande cohérence et moins de dépendance à l’intervention manuelle.
Comment choisir une armoire de commande électrique ?
La sélection de la bonne armoire commence par la compréhension de l'application complète plutôt que par le simple choix d'un boîtier en fonction de sa taille physique. Les exigences électriques et mécaniques doivent être évaluées ensemble.
1. Déterminez la charge électrique.
Identifiez la tension d'alimentation, la fréquence, la charge totale connectée, les valeurs nominales du moteur, le courant de démarrage, la tension de commande et le nombre de circuits. Une capacité électrique insuffisante peut entraîner une surchauffe et un fonctionnement peu fiable.
2. Définir les exigences de contrôle.
Déterminez si l'application nécessite un contrôle manuel, un séquençage automatique, un contrôle PLC, un fonctionnement VFD, une surveillance à distance, des fonctions d'alarme ou une communication avec un système de contrôle de niveau supérieur.
3. Évaluez l’environnement.
La température, l'humidité, la poussière, l'exposition à l'eau, les substances corrosives, les vibrations et l'emplacement d'installation peuvent tous influencer le choix du boîtier et la gestion thermique interne.
4. Tenez compte des exigences en matière de contrôle du moteur.
Les gros moteurs peuvent nécessiter des méthodes de démarrage dédiées, une protection contre les surcharges, des démarreurs progressifs ou des VFD. L'armoire doit fournir une capacité électrique et une dissipation thermique adéquates pour l'architecture de commande moteur sélectionnée.
5. Planifiez l’accès pour la maintenance.
Les composants doivent être disposés logiquement afin que les techniciens puissent les identifier, les tester, les remplacer et les inspecter efficacement. Une armoire techniquement fonctionnelle mais difficile à entretenir peut augmenter les coûts d’exploitation à long terme.
6. Autoriser une capacité d’extension raisonnable.
Les systèmes industriels changent souvent après l’installation. Fournir des bornes de rechange, une capacité électrique, un espace physique et des options d'entrée de câbles appropriés peut faciliter considérablement les modifications futures.
Quels facteurs de conception affectent les performances des armoires ?
Une bonne conception d’armoire nécessite une attention particulière aux détails qui peuvent ne pas être évidents de l’extérieur. La disposition interne, la génération de chaleur, le routage des câbles, la mise à la terre et la séparation des composants peuvent tous influencer la fiabilité.
| Facteur de conception | Problème potentiel s'il est ignoré | Approche recommandée |
|---|---|---|
| Dissipation thermique | Surchauffe des composants et durée de vie réduite | Calculer la charge thermique et assurer une ventilation ou un refroidissement approprié |
| Acheminement des câbles | Dépannage difficile et interférence du signal | Câblage d'alimentation et de commande séparé, le cas échéant |
| Mise à la terre | Problèmes de sécurité et d’interférences électriques | Utilisez un dispositif de mise à la terre correctement conçu |
| Espacement des composants | Accumulation de chaleur et entretien difficile | Maintenir les autorisations et l'accès au service appropriés |
| Protection de l'environnement | Poussière ou humidité pénétrant dans le boîtier | Sélectionnez un boîtier adapté à l'environnement d'installation |
Une autre considération importante est la compatibilité électromagnétique. Les VFD et autres appareils électroniques de puissance peuvent générer du bruit électrique. Une gestion appropriée des câbles, une mise à la terre, un blindage et une séparation physique peuvent contribuer à réduire les interférences avec les signaux de commande sensibles.
Où sont utilisées les armoires de commande électrique ?
Les armoires de commande électrique sont utilisées dans un large éventail d'applications industrielles et commerciales. Leur configuration évolue en fonction de l'équipement piloté.
- Systèmes d'approvisionnement en eau et de pompage
- Installations de traitement des eaux usées
- Équipement de processus industriel
- Systèmes de CVC et d'automatisation des bâtiments
- Lignes de production manufacturières
- Systèmes de convoyeurs
- Systèmes de ventilation industrielle
- Stations de surpression
- Systèmes de protection incendie et de gestion de l’eau
- Matériel d'irrigation agricole
- Infrastructures énergétiques et de services publics
- Machines automatisées et équipements de production
Dans les applications de pompage, l'armoire peut coordonner plusieurs pompes, capteurs de pression, capteurs de niveau, vannes, alarmes et fonctions de communication. Cela permet de créer une solution de contrôle complète plutôt que de simplement allumer et éteindre un moteur de pompe.
Pourquoi la personnalisation est-elle importante pour les armoires de commande industrielles ?
Il n’existe pas de configuration universelle d’armoire de commande électrique adaptée à chaque installation industrielle. Deux installations peuvent utiliser des moteurs similaires mais avoir des exigences de contrôle très différentes en raison des différences de pression de fonctionnement, de demande de débit, de configuration des capteurs, d'alimentation électrique, de conditions environnementales ou d'architecture d'automatisation.
La personnalisation permet de développer l'armoire en fonction de l'équipement et du processus de fonctionnement réels. Selon le projet, la personnalisation peut impliquer :
- Dimensions de l'armoire et configuration du boîtier
- Spécifications de puissance entrante
- Nombre et puissance des moteurs contrôlés
- Exigences de sélection et de programmation de l'automate
- Intégration VFD ou démarrage progressif
- Connexions des capteurs et des instruments
- Commandes de l'opérateur local
- Systèmes d'alarme et d'indication
- Interfaces de surveillance et de communication à distance
- Dispositions d'entrée de câble
- Solutions de refroidissement et de ventilation
- Marques de composants et architecture électrique
Pour les projets internationaux, les équipes d'ingénierie doivent également confirmer que la conception électrique, les caractéristiques nominales des composants, la construction du boîtier, les pratiques de câblage, l'étiquetage et les procédures de test sont adaptés au marché de destination et aux exigences du projet.
Comment entretenir une armoire de commande électrique ?
La maintenance préventive est essentielle car les pannes électriques sont souvent plus faciles et moins coûteuses à résoudre avant qu'elles ne deviennent des défauts majeurs. La maintenance doit toujours être effectuée par du personnel qualifié en utilisant les procédures de sécurité électrique appropriées.
- Inspectez le boîtier :Vérifiez la corrosion, les dommages physiques, les portes desserrées, les joints endommagés et les signes de pénétration d'humidité ou de poussière.
- Vérifiez les connexions électriques :Inspectez les bornes, le câblage et les connexions accessibles pour déceler tout jeu, décoloration ou surchauffe.
- Surveiller la température :Recherchez une chaleur excessive autour des disques, contacteurs, alimentations et autres composants à forte charge.
- Inspecter l’équipement de refroidissement :Nettoyez les filtres, les ventilateurs, les ouvertures de ventilation et les échangeurs de chaleur si nécessaire.
- Vérifiez l'état des composants :Remplacez les relais, contacteurs, fusibles, indicateurs ou autres composants endommagés conformément aux recommandations du fabricant.
- Examiner les alarmes :Examinez les alarmes récurrentes de surcharge, de température, de communication ou de panne au lieu de les réinitialiser à plusieurs reprises.
- Vérifiez l'étiquetage :Assurez-vous que les fils, les bornes, les disjoncteurs et les composants restent clairement identifiables.
- Vérifiez les paramètres de sauvegarde et de contrôle :Lorsque des appareils programmables sont utilisés, conserver des enregistrements appropriés des configurations et des programmes.
Les intervalles de maintenance doivent être déterminés en fonction de l'environnement d'exploitation, de la criticité de l'équipement, des recommandations du fabricant et des procédures de sécurité applicables.
Liste de contrôle pour la sélection des armoires de commande électrique
Avant de commander ou de concevoir une armoire, les acheteurs peuvent utiliser la liste de contrôle suivante pour réduire le risque de sélection d'une configuration inappropriée.
| Exigence | Questions à confirmer |
|---|---|
| Alimentation | Quelles sont les conditions de tension, de fréquence, de phase et de court-circuit disponibles ? |
| Charger | Combien de moteurs ou de charges électriques seront contrôlés ? |
| Contrôle du moteur | Un démarrage direct, étoile-triangle, démarrage progressif ou contrôle de vitesse variable est-il requis ? |
| Automation | Un automate, une IHM, une surveillance à distance ou une interface de communication sont-ils requis ? |
| Environnement | L'armoire sera-t-elle exposée à la chaleur, à l'humidité, à la poussière, aux produits chimiques, aux vibrations ou aux conditions extérieures ? |
| Entretien | Les techniciens peuvent-ils accéder et identifier en toute sécurité les composants internes ? |
| Expansion | Une capacité supplémentaire est-elle nécessaire pour les futurs équipements ou capteurs ? |
Pourquoi travailler avec Pompe Cie., Ltd d'Aote Tianjin.
Pompe Cie., Ltd d'Aote Tianjin.fournit des solutions d'armoires de commande électrique conçues pour prendre en charge les applications de pompage et de contrôle industriel. L’armoire de commande étant étroitement liée aux performances des pompes et des équipements associés, une intégration appropriée est essentielle pour obtenir un fonctionnement fiable.
Pour un système de pompe, une solution de contrôle adaptée ne doit pas être traitée comme un boîtier électrique isolé. L'armoire doit correspondre aux caractéristiques du moteur, aux exigences de fonctionnement de la pompe, aux signaux des capteurs, aux fonctions de protection, à la logique de contrôle et à l'environnement d'installation du client.
Une approche orientée projet peut aider les clients à résoudre des problèmes pratiques tels que :
- Coordination de plusieurs pompes au sein d'un seul système de contrôle
- Gestion des conditions de démarrage et d'arrêt automatiques
- Intégration de signaux de pression, de niveau, de débit et d'autres capteurs
- Assure la surcharge du moteur et la protection électrique
- Prise en charge du fonctionnement de la pompe à vitesse variable si nécessaire
- Améliorer la surveillance centralisée et le contrôle des opérateurs
- Adaptation de la configuration de l'armoire aux exigences spécifiques du projet
Lors de la sélection d'un fournisseur, les clients doivent fournir des informations détaillées sur l'alimentation électrique, les caractéristiques du moteur, la quantité de pompe, la méthode de contrôle, les capteurs, l'environnement d'installation, les exigences de communication et les normes de projet applicables. Ces détails permettent de configurer la solution de contrôle autour de l'application réelle plutôt que de s'appuyer sur un agencement standard inadapté.
Foire aux questions
Q1 : Quel est l’objectif principal d’une armoire de commande électrique ?
Une armoire de commande électrique centralise les fonctions de distribution électrique, de protection des équipements, de logique de contrôle, de surveillance et d’automatisation. Il fournit une interface organisée entre l'alimentation électrique, le système de contrôle, les capteurs et les équipements industriels.
Q2 : Une armoire de commande électrique peut-elle contrôler plusieurs pompes ?
Oui. Une armoire correctement conçue peut contrôler plusieurs pompes à l'aide de contacteurs, de dispositifs de protection du moteur, de VFD, d'automates, de relais et d'autres composants. La configuration exacte dépend du nombre et des caractéristiques des pompes ainsi que de la séquence de fonctionnement requise.
Q3 : Une armoire de commande électrique nécessite-t-elle un automate ?
Toutes les armoires ne nécessitent pas un automate. Les systèmes simples peuvent utiliser des commutateurs, des relais, des contacteurs et des dispositifs de protection, tandis que les applications plus avancées bénéficient d'un contrôle basé sur PLC pour le séquençage, la surveillance, les alarmes, la communication et l'automatisation.
Q4 : Une armoire de commande peut-elle être installée à l’extérieur ?
Oui, à condition que le boîtier de l'armoire, le système de refroidissement, les composants électriques, les entrées de câbles et la protection de l'environnement soient sélectionnés de manière appropriée pour les conditions extérieures. L'exposition aux intempéries, l'humidité, les variations de température, la poussière et la lumière directe du soleil doivent être prises en compte lors de la conception.
Q5 : Pourquoi une armoire de commande électrique a-t-elle besoin d'être refroidie ?
Les composants électriques génèrent de la chaleur pendant le fonctionnement. Les variateurs, alimentations, contacteurs et autres dispositifs à charge élevée peuvent produire une énergie thermique importante. Si la chaleur n'est pas correctement gérée, la température des composants peut augmenter et affecter la fiabilité et la durée de vie.
Q6 : Quelles informations dois-je fournir lors de la demande d’une armoire personnalisée ?
Les informations utiles comprennent la tension d'alimentation, la fréquence, la phase, la quantité et la puissance du moteur, les spécifications de la pompe, les exigences de contrôle, les types de capteurs, les exigences de communication, l'emplacement d'installation, les conditions environnementales, les dimensions de l'armoire si spécifiées et toute exigence électrique spécifique au projet.
Q7 : À quelle fréquence une armoire de commande électrique doit-elle être inspectée ?
La fréquence des inspections dépend des conditions de fonctionnement, de la criticité de l'équipement, de l'exposition environnementale, des recommandations du fabricant et des procédures de sécurité applicables. Les armoires situées dans des environnements poussiéreux, humides, corrosifs ou à haute température peuvent nécessiter une inspection plus fréquente que les armoires installées dans des installations intérieures propres.
Q8 : Une armoire de commande électrique peut-elle prendre en charge la surveillance à distance ?
Oui. En fonction de l'architecture du système, des automates, des modules de communication, des IHM, des réseaux industriels et d'autres interfaces peuvent être intégrés pour fournir une surveillance de l'état à distance, des alarmes, des données d'exploitation et des fonctions de contrôle.
Q9 : Pourquoi la personnalisation des armoires est-elle préférable au choix d'une armoire générique ?
La personnalisation permet à l'architecture électrique, aux caractéristiques nominales des composants, à la logique de contrôle, à la configuration du boîtier, au refroidissement, au câblage et aux fonctions de communication de correspondre à l'application réelle. Cela peut améliorer la facilité d'entretien et éviter les composants inutiles ou une capacité insuffisante.
Conclusion
UnArmoire de commande électriqueest un élément essentiel de l’automatisation industrielle moderne car il rassemble les fonctions de distribution d’énergie, de protection, de contrôle, de surveillance et de communication dans un système organisé. Une armoire adaptée peut faciliter l’exploitation, la surveillance, la protection et la maintenance des équipements industriels.
La meilleure solution ne dépend pas uniquement des dimensions de l’armoire. La charge électrique, les caractéristiques du moteur, la logique de contrôle, les conditions environnementales, la gestion thermique, l'organisation du câblage, les exigences de protection, les fonctions de communication et les extensions futures doivent tous être évalués avant de finaliser la conception.
Pour les stations de pompage et les applications de gestion de l'eau, la relation entre la pompe, le moteur, les capteurs, la logique de contrôle et l'armoire de commande électrique est particulièrement importante. Une solution correctement intégrée peut aider les opérateurs à obtenir un fonctionnement automatique fiable tout en rendant la surveillance et la maintenance du système plus faciles à gérer.
Si vous envisagez un nouveau système de pompage, mettez à niveau un système de contrôle existant ou recherchez une armoire de commande électrique personnalisée adaptée à votre équipement,Pompe Cie., Ltd d'Aote Tianjin.peut fournir un support orienté application. Partagez vos besoins électriques et de contrôle avec l'équipe d'ingénierie pour discuter d'une configuration appropriée etContactez-nouspour une solution d’armoire de commande électrique personnalisée.
