Les pompes submersibles pour puits profonds de la série A5QJ de notre société sont conçues pour l'extraction des eaux souterraines en profondeur. puits, ainsi que des projets de captage d'eau de rivières, de réservoirs et de canaux. Largement appliqué dans l'irrigation des terres agricoles, l'approvisionnement en eau domestique des personnes et du bétail dans les zones montagneuses, il est également disponible pour le drainage dans les villes, usines, chemins de fer, mines et chantiers de construction.
1. structure de moteur et de pompe intégrée, fonctionnement sous-marin submersible avec une sécurité et une fiabilité élevées.
2. Aucune exigence particulière pour le tubage de puits ; le tuyau montant doit seulement résister à la pression de service correspondante.
3. installation, fonctionnement et entretien faciles, petite occupation de l'espace au sol ; aucune construction de station de pompage n’est requise.
structure 4.Compact et faible consommation de matières premières.
| Article | Spécification |
| Type de pompe | Pompe submersible verticale pour puits profonds |
| Structure | Pompe centrifuge à plusieurs étages |
| Type de moteur | Moteur submersible asynchrone triphasé |
| Tension nominale | 380V / 660V |
| Fréquence | 50 Hz |
| Plage de débit | Personnalisé |
| Gamme de tête | Jusqu'à 900 m |
| Type d'installation | Installation verticale |
| Méthode de refroidissement | Refroidissement du moteur rempli d'eau |
| Température moyenne | ≤20℃ |
| Plage de pH | 6,5-8,5 |
| Contenu en particules solides | ≤0,01% |
Alimentation CA 1,3 phases : fréquence 50 Hz, tension nominale 380 V ou 660 V (tolérance admissible ± 5 %).
1. Teneur en particules solides en masse ≤ 0,01 %.
La valeur 2.PH du liquide pompé varie de 6,5 à 8,5.
3. Température moyenne ≤ 20 ℃.
4. L'entrée de la pompe submersible de puits profond pour l'irrigation doit être au moins 1 m en dessous du niveau d'eau dynamique ; la profondeur maximale de submersion est de 70 m sous le niveau d’eau statique ; le fond de la pompe maintient un dégagement minimum de 1 m par rapport au fond du puits.
5. Boîtier de puits droit avec paroi intérieure lisse et aucune luxation du boîtier.

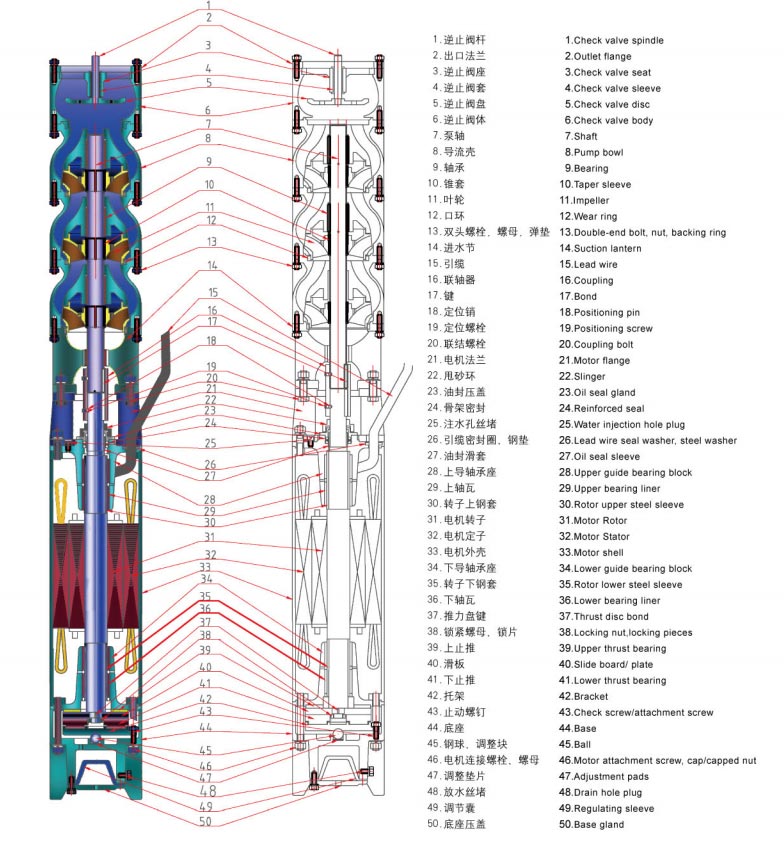

1. La pompe submersible pour puits profonds pour l'irrigation se compose d'un moteur asynchrone triphasé submersible et d'un corps de pompe. Le moteur est directement couplé à l'unité de pompe supérieure. Un joint d'arbre fiable installé sur l'arbre supérieur du moteur empêche fuite croisée entre l'eau de refroidissement interne du moteur et le fluide pompé, garantissant un fonctionnement stable à long terme.
2. La pompe est de type centrifuge verticale à plusieurs étages à aspiration unique ; le moteur adapté est vertical de type humide rempli d'eau moteur asynchrone submersible, connecté via un accouplement de type barillet.
3. L'enroulement du moteur adopte un fil magnétique étanche PE gainé de nylon ; la cavité du moteur est remplie d'eau douce et propre.
4. Des roulements de guidage lubrifiés à l'eau sont utilisés pour le moteur. Le palier de butée au bas du moteur porte un axe bidirectionnel poussée de la pompe. La version à tête haute équipe des coussinets de poussée en forme d'éventail en cuivre contenant du nickel assortis aux produits importés Plaques coulissantes Phylos pour support de charge axiale.
5. Un composant de roulement à force axiale supplémentaire est installé entre la pompe et le moteur sur les modèles à grande levée, tête haute maximale à 900m.
1. Remplissez la cavité du moteur avec de l'eau douce et propre avant le démarrage ; vidangez toute l’eau interne pour le stockage hivernal afin d’éviter les fissures dues au gel.
2. Testez régulièrement la résistance d'isolation de l'unité, la valeur ne doit pas être inférieure à 0,5 MΩ.
3. Période de garantie standard : 1 an dans des conditions normales de fonctionnement.
Exemple : QJ80-100-37
| Code | Signification |
| Q | Type submersible |
| J | Application de puits profonds |
| 80 | Débit nominal : 80 m³/h |
| 100 | Hauteur nominale : 100 m |
| 37 | Puissance du moteur : 37 kW |
Avant de sélectionner un modèle de pompe, les clients doivent confirmer les informations suivantes :
Déterminez le débit d’eau requis en fonction de la zone d’irrigation et de la demande en eau.
Calculez la hauteur de levage requise comprenant :
• Profondeur du puits
• Distance de levage verticale
• Perte de pression dans le pipeline
• Exigences en matière de pression d'eau aux terminaux
Sélectionnez un diamètre de pompe adapté au tubage de puits existant.
Confirmez la tension, la fréquence et la capacité électrique disponible.
Vérifiez la température de l'eau, la valeur du pH et la teneur en particules solides.
La fourniture de ces paramètres permet de garantir que la pompe sélectionnée offre les performances attendues.
| Phénomènes de panne | Raisons | Solutions |
| Tête inaccessible, aucune eau pouvant être absorbée ou écoulement d'eau insuffisant. | 1. Le niveau d'eau dynamique descend en dessous du minimum autorisé. niveau d'eau dynamique; 2. Rupture du tuyau de levage mixte; 3. Rotation inversée du moteur ; 4. Diminution de la tension ; 5. Eau bloquée entrée ; 6. Coupleur endommagé. |
1. Augmentez l'étage de pompe et le tuyau de levage pour augmenter la profondeur du puits ; 2. Réparer la casse ; 3. Remplacer le fil connecteur; 4. Vérifiez la tension ; 5. Entrée d’eau de lavage ; 6. Remplacez le coupleur. |
| Le moteur ne démarre pas au démarrage, avec un bourdonnement. | 1. Saisie des roulements ; 2. Fonctionnement monophasé du moteur. |
1. Examiner et réparer les pièces endommagées ; 2. Vérifiez le fil de connexion et recherchez une défaillance de phase. |
| Balancement trop grand du pointeur de l'ampèremètre | 1. Le niveau d'eau dynamique chute jusqu'à l'entrée d'absorption ; 2. Le niveau d'eau dynamique descend en dessous du niveau autorisé niveau d'eau min.dynamique ; |
1. Réduisez le rejet d’eau et augmentez la profondeur de submersion. |
| Vibrations violentes de l'appareil | 1. L’axe de la pompe est plié ; 2. L'usure de la pièce de roulement de l'unité est trop importante ; 3. Trop intense accélérateur ; 4. Coupleur endommagé. |
1. Calibrez la broche ; 2. Remplacez le roulement ; 3. Agrandissez le robinet-vanne ; 4. Remplacez le coupleur. |
| Baisse de débit | 1.Usure au niveau de la bague de port ; 2. Entrée d'eau bloquée ; 3.Fuite au niveau du joint entre les tuyaux de levage ou coquilles. |
1. Réparer ou remplacer les pièces usées ; 2. Entrée d'eau de lavage ; 3. Vérifiez la pièce de connexion. |
| Diminution soudaine de la résistance d'isolation | 1. Mauvaise qualité du connecteur du câble moteur ; 2. Isolation endommagée du câblage du rotateur du moteur ; 3. Porté câble. |
1. Rebranchez le connecteur du câble ; 2. Réparer le câblage du moteur ; 3. Réparer les dommages. |
| Augmentation de la consommation électrique (l'indication de l'ampèremètre dépasse la valeur nominale) valeur) |
1. Roue à roulement usée ; 2. Contact inter du moteur après l'usure du roulement ; 3.Abrasion entre la roue et la coque. |
1. Examiner et réparer la pompe ; 2. Examiner et réparer le moteur ; 3. Contrôler le débit et vérifier la poussée du moteur roulement. |
Une pompe submersible pour puits profonds est principalement utilisée pour extraire les eaux souterraines des puits profonds et fournir de l'eau pour irrigation, usage domestique, applications industrielles et autres projets de transfert d’eau.
Oui. La série ATQJ est conçue pour l'irrigation des terres agricoles, les systèmes d'arrosage, l'irrigation des serres et autres applications d’approvisionnement en eau agricole.
Les clients doivent fournir :
• Débit requis
• Tête de pompe
• Profondeur du puits
• Diamètre du puits
• Informations sur la source d'eau
• Exigences en matière d'alimentation électrique
Oui. La pompe AOTE peut personnaliser les paramètres de la pompe, notamment le débit, la hauteur, la puissance du moteur, la tension et les matériaux en fonction exigences du projet.
La profondeur d'installation autorisée dépend du modèle sélectionné et des conditions de fonctionnement. Les modèles à tête haute peuvent atteindre têtes de levage jusqu'à 900 mètres.
Des contrôles réguliers de la résistance d'isolation, de l'état des câbles, du courant de fonctionnement et du débit d'eau sont recommandés pour maintenir performances stables.
AOTE est spécialisée dans la fabrication de pompes depuis de nombreuses années, fournissant des pompes submersibles pour puits profonds pour applications agricoles, industrielles et municipales. Avec une capacité d'ingénierie expérimentée et une fabrication flexible processus, nous prenons en charge les modèles standard ainsi que les solutions de pompes personnalisées pour différents projets d'approvisionnement en eau.
