Comment une pompe submersible à débit axial pour l'irrigation peut-elle assurer un transfert d'eau plus efficace à haut volume

Abstrait:Les projets d’irrigation modernes nécessitent des équipements fiables capables de déplacer efficacement de grands volumes d’eau tout en s’adaptant aux changements de niveaux d’eau et aux conditions extérieures exigeantes.Aotec'estPompe à débit axial submersible pour l'irrigationest conçu pour les applications de transfert d'eau à haut débit et à faible hauteur, ce qui le rend adapté à l'irrigation agricole, à la prise d'eau de rivière, au transfert de réservoirs, aux systèmes de drainage et à d'autres projets de gestion de l'eau à grande échelle. Avec une structure immergée compacte, une conception de turbine réglable, un moteur fermé, une étanchéité mécanique et des fonctions de surveillance de protection, cette pompe offre une approche pratique pour améliorer l'efficacité du transfert de l'eau d'irrigation et simplifier l'installation de la station de pompage.

Table des matières

1. Pourquoi les systèmes d’irrigation modernes ont-ils besoin de solutions de pompage à haut débit ?
2. Qu'est-ce qu'une pompe submersible à débit axial pour l'irrigation ?
3. Comment fonctionne une pompe submersible à débit axial ?
4. Quels sont les principaux avantages de cette pompe ?
5. Comment choisir la bonne pompe d’irrigation ?
6. Quelle est la différence entre les types de pompes QZB et QHB ?
7. Où les pompes submersibles à débit axial peuvent-elles être utilisées ?
8. Quels facteurs techniques les acheteurs doivent-ils évaluer ?
9. Comment maintenir les performances de la pompe à long terme ?
10. Foire aux questions
11. Conclusion

Pourquoi les systèmes d’irrigation modernes ont-ils besoin de solutions de pompage à haut débit ?

L'irrigation agricole est fondamentalement un défi de transfert d'eau. Les grandes exploitations agricoles, les districts d'irrigation, les réservoirs, les canaux et les stations de captage des rivières peuvent avoir besoin de déplacer d'importantes quantités d'eau dans un laps de temps relativement court. Dans ces applications, générer une pression extrêmement élevée n’est pas toujours l’objectif principal. Au lieu de cela, le système de pompage doit fournir efficacement un débit élevé à une hauteur de chute relativement faible ou modérée.

C’est là que la technologie de pompage à flux axial devient particulièrement intéressante. Par rapport aux solutions de pompage conçues principalement pour les applications à forte hauteur de chute, une configuration à flux axial se concentre sur le déplacement d'un grand volume d'eau à travers le système avec une structure hydraulique efficace.

Les projets d’irrigation doivent également faire face à des conditions d’exploitation changeantes. Les précipitations saisonnières, la sécheresse, les niveaux des réservoirs, les niveaux d’eau des canaux et la demande agricole peuvent tous affecter la capacité de pompage requise. Une pompe flexible et correctement conçue peut donc offrir des avantages opérationnels significatifs.

• Un transfert d’eau important peut être nécessaire pendant les périodes de pointe d’irrigation.
• Les niveaux d’eau peuvent fluctuer considérablement pendant l’exploitation saisonnière.
• Les stations de pompage extérieures peuvent avoir un espace d'installation limité.
• Le fonctionnement continu impose des exigences en matière de refroidissement et d'étanchéité du moteur.
• Les coûts de maintenance et d’installation influencent l’efficacité globale du projet.

Pour ces raisons, choisir le bonPompe à débit axial submersible pour l'irrigationest un élément important de la conception d’un système fiable de transfert d’eau agricole.

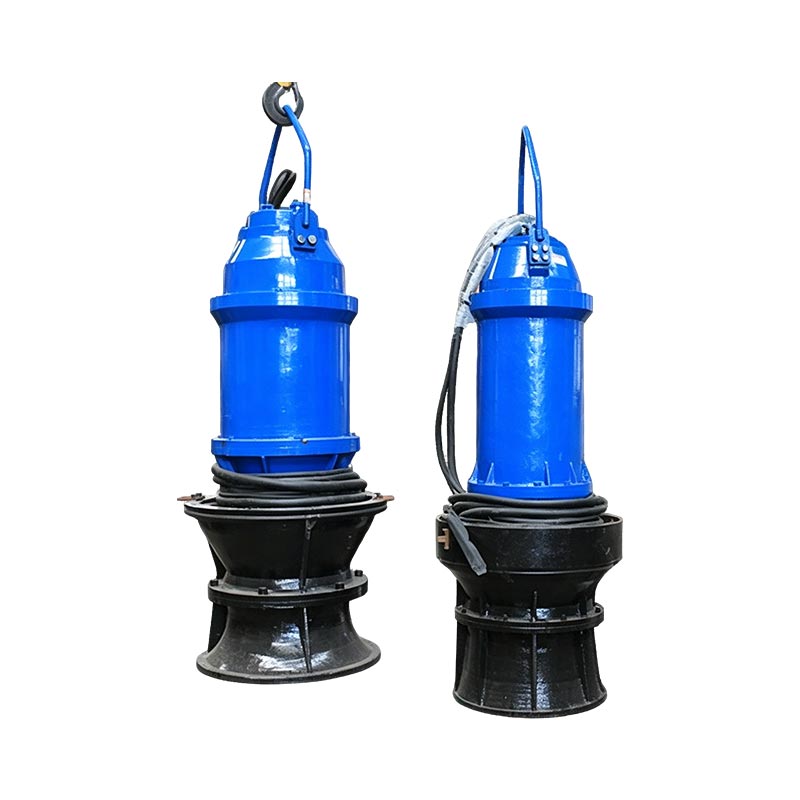

Qu'est-ce qu'une pompe submersible à débit axial pour l'irrigation ?

Une pompe submersible à flux axial est une unité de pompage intégrée conçue pour fonctionner directement sous l’eau. La pompe et le moteur sont combinés dans une structure compacte, permettant à l'unité complète d'être positionnée sous la surface de l'eau pendant le fonctionnement.

La configuration hydraulique à flux axial est particulièrement adaptée aux applications nécessitant un volume d'eau élevé et une hauteur de pompage relativement faible. Plutôt que de s'appuyer sur un agencement conventionnel de salle des pompes hors sol, la structure immergée permet à l'équipement de fonctionner à proximité de la source d'eau.

La solution orientée irrigation d'Aote est conçue pour des applications telles que l'irrigation agricole, la prise d'eau de rivière, le transfert d'eau de réservoir, le drainage des crues, le drainage municipal, les systèmes d'eau industriels et les applications d'eau de centrale électrique.

En fonction des exigences du projet, Aote propose différentes configurations, notamment des pompes submersibles à flux axial QZB et des pompes submersibles à flux mixte QHB. Cela permet aux acheteurs de sélectionner une configuration hydraulique en fonction des exigences réelles en matière de débit et de hauteur d'eau.

Comment fonctionne une pompe submersible à débit axial ?

Le principe de fonctionnement d'une pompe à flux axial est relativement simple. L'eau pénètre dans la pompe par l'entrée et la roue rotative transfère de l'énergie à l'eau. La force hydraulique qui en résulte déplace l’eau principalement le long de l’axe de la pompe avant qu’elle n’entre dans le système de refoulement.

Étant donné que le moteur est immergé avec la pompe, l'eau environnante contribue à fournir un environnement de refroidissement approprié pendant le fonctionnement. Un système d'étanchéité correctement conçu empêche l'eau de pénétrer dans les composants critiques du moteur.

La conception du produit d'Aote intègre plusieurs éléments fonctionnels destinés à prendre en charge un fonctionnement immergé stable :

• Pompe et moteur intégrés :Crée une unité de pompage sous-marine compacte.
• Pales de turbine réglables :Offre une flexibilité hydraulique pour différentes exigences de fonctionnement.
• Moteur entièrement fermé :Conçu pour les conditions de fonctionnement immergées.
• Etanchéité mécanique :Aide à protéger le moteur de l'intrusion d'eau.
• Protection contre les fuites :Fournit une sécurité électrique supplémentaire pendant le fonctionnement.
• Surveillance de la température :Aide à surveiller l’état des enroulements et des roulements du moteur.

Cette conception intégrée peut réduire la complexité associée à l'installation de pompes, de moteurs, d'accouplements et d'équipements de support séparés dans une station de pompage sèche traditionnelle.

Quels sont les principaux avantages de cette pompe ?

Performances à haut débit et à faible chute

Le plus grand avantage de la technologie à flux axial est sa capacité à déplacer de grandes quantités d’eau à des hauteurs d’eau relativement faibles. Cela en fait un candidat idéal pour les canaux d'irrigation, les stations de captage de rivières, les réservoirs, les projets de drainage et les applications similaires.

Installation compacte

L'agencement immergé de la pompe et du moteur peut réduire la quantité d'équipement en surface requis. Ceci est particulièrement utile pour les projets d'irrigation où l'espace de construction est restreint ou où un grand bâtiment de pompage augmenterait les coûts d'infrastructure.

Adaptabilité aux changements de niveau d’eau

La pompe fonctionnant sous l’eau, elle peut être positionnée à proximité de la source d’eau disponible. Cela rend la configuration adaptée aux applications dans lesquelles les niveaux d'eau changent tout au long de la saison d'exploitation.

Complexité mécanique réduite

Une structure submersible intégrée élimine certains des composants mécaniques externes associés aux installations de pompes conventionnelles. Cela peut simplifier la conception du système et réduire les exigences d’alignement lors de l’installation.

Performances hydrauliques réglables

Les pales de turbine réglables permettent de configurer la pompe en fonction de conditions de fonctionnement spécifiques. Cela peut être bénéfique pour les systèmes d’irrigation ayant des exigences de débit saisonnières différentes.

Convient à la gestion de l'eau à grande échelle

Au-delà de l'irrigation agricole, le même principe de pompage peut être appliqué au drainage des crues, à la gestion municipale de l'eau, au transfert d'eau industrielle et à d'autres projets où de grands volumes d'eau doivent être déplacés efficacement.

Comment choisir la bonne pompe d’irrigation ?

Le choix d'une pompe doit commencer par les exigences hydrauliques du projet plutôt que par le modèle de pompe lui-même. Une compréhension précise des conditions de fonctionnement requises permet de garantir que l'équipement sélectionné peut fournir des performances stables sans consommation d'énergie inutile.

Les facteurs suivants doivent être évalués avant d’acheter :

1. Débit requis :Déterminez la quantité d’eau qui doit être transférée par heure ou par minute.
2. Tête totale :Calculez les différences d'élévation, la friction des pipelines, les vannes, les raccords et autres pertes hydrauliques.
3. Source d'eau :Identifiez si la pompe fonctionnera dans une rivière, un réservoir, un canal, un bassin de drainage ou une autre source d'eau.
4. Qualité de l'eau :Tenez compte de la température, du pH, des matières en suspension et d'autres caractéristiques.
5. Profondeur d'installation :Déterminez la position d’installation immergée appropriée.
6. Alimentation :Confirmez les exigences en matière de tension, de fréquence, de capacité du moteur et de commande électrique.
7. Horaire de fonctionnement :Déterminez si le système fonctionnera de manière continue, saisonnière ou intermittente.

Pour les projets complexes, les acheteurs doivent fournir des données de fonctionnement complètes au fabricant afin que la pompe puisse être sélectionnée en fonction du point de fonctionnement réel plutôt que sur la base uniquement du débit nominal ou de la puissance du moteur.

Quelle est la différence entre les types de pompes QZB et QHB ?

Comprendre la différence entre les configurations à flux axial et à flux mixte est important lors de l'achat d'une pompe d'irrigation à haut débit. La gamme de produits d'Aote comprend des pompes submersibles à flux axial QZB et des pompes submersibles à débit mixte QHB.

Si un projet d’irrigation doit principalement déplacer une très grande quantité d’eau sur une différence d’altitude relativement faible, la configuration à flux axial QZB peut être plus appropriée. Lorsque la hauteur requise est plus élevée, une configuration à flux mixte QHB peut offrir une meilleure adéquation hydraulique.

Où les pompes submersibles à débit axial peuvent-elles être utilisées ?

La gamme d’applications d’une pompe submersible à débit axial pour l’irrigation est plus large que les seuls champs agricoles. Le même principe de pompage à haut débit peut prendre en charge plusieurs scénarios de gestion de l'eau.

• Irrigation agricole :Transfère l’eau des rivières, des réservoirs ou des canaux vers les réseaux d’irrigation.
• Prise d'eau de rivière :Fournit une prise d’eau à grand volume pour les systèmes agricoles ou municipaux.
• Transfert de réservoir :Déplace l’eau stockée vers les infrastructures d’irrigation en aval.
• Drainage des crues :Élimine de grandes quantités d’eau des endroits sujets aux inondations.
• Assainissement municipal :Prend en charge les installations urbaines de gestion de l’eau et de drainage.
• Transfert d’eau industrielle :Gère de grands volumes d’eau dans les processus industriels.
• Systèmes d'eau des centrales électriques :Prend en charge les besoins d’approvisionnement en eau, de circulation et de drainage.
• Applications pour les chantiers navals :Fournit des capacités de transfert d’eau et de drainage de grands volumes.

L'application finale doit toujours être évaluée en fonction des caractéristiques réelles de l'eau, du débit, de la hauteur d'élévation, de l'environnement d'installation et du calendrier de fonctionnement.

Quels facteurs techniques les acheteurs doivent-ils évaluer ?

La compatibilité technique est essentielle lors de l’achat d’une pompe submersible. Les facteurs suivants doivent être examinés avec le fabricant avant de finaliser une spécification.

À titre de référence, les informations produit publiées par Aote indiquent l'aptitude au fonctionnement pour l'eau brute ou les eaux usées légèrement contaminées dans des conditions spécifiées, notamment des températures de liquide allant jusqu'à 50 °C, une plage de pH d'environ 4 à 10 et des matières en suspension inférieures à 2 % en volume. Les exigences spécifiques au projet doivent être confirmées auprès du fabricant avant la sélection.

Comment maintenir les performances de la pompe à long terme ?

Un entretien adéquat est essentiel pour maintenir la fiabilité d’une pompe d’irrigation immergée tout au long de longs cycles de fonctionnement. Bien que l'équipement soit conçu pour fonctionner sous l'eau, une inspection préventive peut aider à identifier les problèmes avant qu'ils ne provoquent des arrêts inattendus.

• Inspectez régulièrement les câbles d’alimentation et les connexions électriques.
• Surveillez le courant du moteur pour détecter tout changement inhabituel.
• Vérifiez les signaux de protection contre les fuites et les fonctions de surveillance de la température.
• Inspectez les garnitures mécaniques conformément au calendrier d’entretien du fabricant.
• Gardez l’entrée de la pompe exempte de débris excessifs.
• Surveillez les vibrations et les bruits de fonctionnement inhabituels.
• Inspectez la turbine lorsque les performances de pompage diminuent.
• Vérifiez que la pompe reste dans sa plage de fonctionnement spécifiée.
• Suivez les procédures d'inspection et d'entretien recommandées par le fabricant.

L'entretien préventif est particulièrement important dans les environnements agricoles, car l'eau d'irrigation peut contenir des sédiments, des particules en suspension, des débris végétaux et d'autres contaminants susceptibles d'influencer les performances hydrauliques au fil du temps.

Foire aux questions

1. À quoi sert une pompe submersible à débit axial pour l’irrigation ?

Il est principalement utilisé pour transférer de grandes quantités d’eau à des hauteurs d’eau relativement faibles. Les applications courantes comprennent l'irrigation agricole, la prise d'eau de rivière, le transfert de réservoirs, le drainage des crues, le drainage municipal et les systèmes d'eau industriels.

2. Ce type de pompe peut-il être utilisé pour l’irrigation des rivières ?

Oui. Une pompe submersible à flux axial correctement sélectionnée peut être utilisée pour le captage d'eau de rivière et l'irrigation lorsque les caractéristiques de l'eau, le débit, la hauteur d'élévation et les conditions d'installation correspondent aux spécifications du fabricant.

3. Quel est le principal avantage de la technologie à flux axial ?

Le principal avantage est sa capacité à fournir un débit élevé avec une hauteur de chute relativement faible. Cela rend les pompes à flux axial particulièrement adaptées au déplacement de grandes quantités d’eau d’irrigation.

4. Quelle est la différence entre une pompe à débit axial et une pompe à débit mixte ?

Une pompe à débit axial est généralement optimisée pour un débit élevé et une faible hauteur de chute, tandis qu'une pompe à débit mixte offre un équilibre entre débit et hauteur de chute et peut être mieux adaptée aux applications nécessitant des performances de levage plus élevées.

5. Quelles informations dois-je fournir lors d’une demande de devis pour une pompe d’irrigation ?

Fournissez le débit requis, la hauteur totale, les informations sur la source d'eau, la température de l'eau, le pH, les conditions de matières en suspension, la profondeur d'installation, les détails du pipeline de refoulement, l'alimentation électrique et le calendrier d'exploitation prévu.

6. Une pompe submersible est-elle adaptée aux niveaux d’eau fluctuants ?

Oui. Son installation sous-marine le rend adapté à de nombreuses sources d’eau où le niveau d’eau en fonctionnement change. Cependant, la profondeur d'installation et le point de service hydraulique doivent être soigneusement évalués pour le projet spécifique.

7. Aote propose-t-il différentes configurations de pompes ?

Oui. La gamme de produits d'Aote comprend des configurations de pompes submersibles à flux axial QZB ainsi que des options de pompes submersibles à flux mixte QHB, permettant aux clients de sélectionner une solution en fonction des conditions hydrauliques requises.

8. Comment puis-je choisir le bon modèle de pompe ?

Le modèle correct doit être sélectionné en fonction du débit, de la hauteur d'élévation, des caractéristiques de l'eau, des conditions d'installation, des exigences du moteur et de l'environnement d'exploitation requis par le projet. Une sélection technique professionnelle est recommandée pour les grands projets d’irrigation.

Conclusion

Un bien sélectionnéPompe à débit axial submersible pour l'irrigationpeut fournir une solution efficace pour les applications agricoles et de transfert d'eau à grande échelle où un débit élevé et une hauteur de chute relativement faible sont requis. Sa structure de pompe et de moteur immergée, sa turbine réglable, son moteur fermé, son système d'étanchéité et ses fonctions de surveillance peuvent contribuer à simplifier l'installation tout en assurant un fonctionnement fiable.

Pour les entrepreneurs en irrigation, les projets agricoles, les sociétés de gestion de l’eau et les acheteurs internationaux d’équipements, l’étape la plus importante consiste à faire correspondre la pompe au point de service hydraulique réel et aux conditions de l’eau. En tant que fabricant et fournisseur expérimenté de pompes en Chine, Aote peut fournir différentes configurations de pompage submersible pour l'irrigation, le drainage, la prise de rivière, le transfert de réservoir et d'autres applications de gestion de l'eau. Si vous planifiez un nouveau projet d'irrigation ou modernisez une station de pompage existante,Contactez-nousavec vos informations requises sur le débit, la hauteur d'élévation, la source d'eau et les conditions d'installation pour discuter d'une solution de pompage appropriée.
