Comment une pompe submersible à débit axial améliore-t-elle le transfert d’eau à haut débit ?

Aperçu de l'article

Pour les ingénieurs, les entrepreneurs, les autorités municipales, les opérateurs industriels et les propriétaires de projets agricoles, le choix d'une pompe à grand débit ne se résume pas simplement à sélectionner le plus gros moteur disponible. Le système de pompage doit correspondre au débit requis, à la hauteur dynamique totale, à la qualité de l'eau, à l'environnement d'exploitation, à la structure d'installation, à l'alimentation électrique et au cycle de service attendu.

• Comprendre le rôle hydraulique du pompage à flux axial.
• Identifiez pourquoi la construction submersible peut simplifier la conception des stations de pompage.
• Évaluez la capacité de la pompe en fonction des conditions réelles du projet.
• Réduisez les risques d’installation et de maintenance grâce à une planification appropriée.
• Choisissez des matériaux, des systèmes de protection et des fonctions de surveillance appropriés.
• Faites correspondre la configuration de la pompe avec l’application de transfert d’eau.

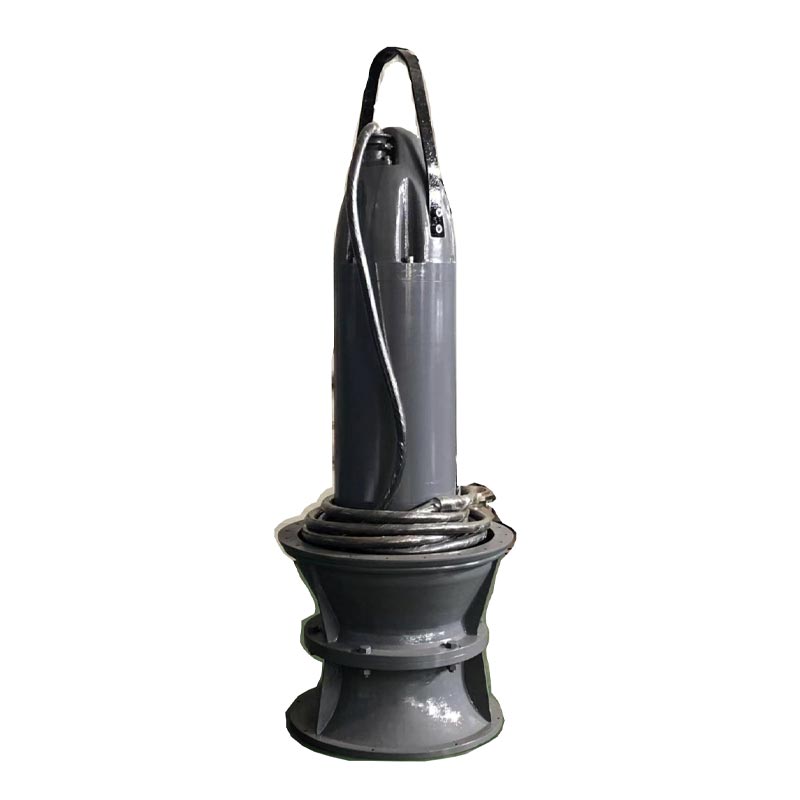

Qu'est-ce qu'une pompe submersible à débit axial ?

A Pompe à débit axial submersibleest une machine de pompage de grande capacité conçue principalement pour déplacer de grandes quantités d'eau à travers des têtes de levage relativement basses. Contrairement aux pompes centrifuges conventionnelles qui reposent généralement sur un mouvement radial de l'eau, une pompe à débit axial utilise une turbine de type hélice pour déplacer l'eau sensiblement parallèlement à l'arbre de la pompe.

Cette configuration hydraulique rend la technologie à flux axial particulièrement appropriée lorsque le projet nécessite un débit élevé plutôt qu'une haute pression. Des exemples typiques incluent le drainage des crues, les canaux d’irrigation, le pompage des eaux pluviales, la circulation de l’eau de refroidissement, le transfert des eaux fluviales et le drainage municipal.

Le mot « submersible » décrit la disposition d'installation. La pompe et le moteur électrique sont combinés en une seule unité et fonctionnent sous la surface de l'eau. Cela élimine bon nombre des exigences d’alignement mécanique associées aux ensembles pompe et moteur installés séparément.

Les équipements submersibles modernes à flux axial peuvent intégrer des moteurs scellés, des garnitures mécaniques, une détection des fuites, une surveillance de la température des enroulements, une surveillance de la température des roulements et une protection de l'armoire de commande. Ces fonctionnalités aident les opérateurs à gérer les équipements fonctionnant sous l’eau tout en réduisant les interventions manuelles inutiles.

Comment fonctionne le système de pompage

Le processus de fonctionnement commence lorsque l'eau pénètre dans l'entrée de la pompe. Le moteur fait tourner l'arbre et la turbine de type hélice, générant une force hydraulique axiale qui déplace l'eau à travers la pompe et dans le passage de refoulement.

Le moteur étant immergé, l’eau environnante peut contribuer à la dissipation de la chaleur. Ceci est particulièrement précieux lors de cycles de fonctionnement longs, car la gestion de la température du moteur est un facteur important dans la fiabilité des équipements électriques.

La configuration intégrée supprime également le besoin d'un long arbre exposé entre un moteur monté en surface et une pompe immergée. Moins de composants de transmission mécaniques externes peuvent signifier moins de problèmes liés à l'alignement et un agencement d'installation plus compact.

1. L'eau pénètre dans la zone de prise :La conception hydraulique dirige l’eau vers la turbine rotative.
2. Le moteur entraîne la roue :L'énergie électrique est convertie en énergie mécanique de rotation.
3. La roue génère une poussée axiale :De grands volumes d’eau sont poussés à travers le passage de la pompe.
4. L'eau se déplace vers l'évacuation :Le flux est dirigé vers le canal de sortie, la canalisation ou le système de station de pompage.
5. Les systèmes de protection surveillent le fonctionnement :Les capteurs peuvent identifier des fuites anormales, des conditions de température ou d’autres risques opérationnels.

Les performances hydrauliques réelles dépendent de la géométrie de la roue, de la vitesse de rotation, de la configuration des pales, du diamètre de la pompe, des conditions de l'eau, de la hauteur du système et du point de fonctionnement. Par conséquent, une pompe doit toujours être sélectionnée à partir de données de performances vérifiées plutôt que d’après la seule puissance du moteur.

Principaux composants et construction

Une pompe à débit axial submersible fiable est plus qu’une turbine et un moteur. Ses performances dépendent de l'interaction entre les composants hydrauliques, la protection électrique, les systèmes d'étanchéité, les roulements, les câbles et la structure de support de l'installation.

Avantages clés pour les projets de pompage modernes

Les propriétaires de projets sont souvent confrontés aux mêmes défis pratiques : espace d'installation limité, coûts de construction croissants, niveaux d'eau fluctuants, accès difficile pour l'entretien et nécessité d'évacuer rapidement de grandes quantités d'eau. Une pompe à débit axial submersible correctement sélectionnée peut répondre simultanément à plusieurs de ces problèmes.

1. Débit élevé à faible hauteur d’élévation

La configuration à flux axial est naturellement adaptée au déplacement de grands volumes où la hauteur requise est relativement modeste. Cela en fait un choix efficace pour les tâches de drainage et de transfert d’eau où le débit est plus important qu’une pression de refoulement élevée.

2. Installation compacte

La pompe et le moteur sont intégrés dans un seul ensemble immergé. Cela peut réduire le nombre de machines en surface et simplifier l’agencement global de la station de pompage.

3. Installation mécanique simplifiée

Un système de pompe conventionnel peut nécessiter un alignement minutieux entre les composants séparés de la pompe et du moteur. Une unité submersible intégrée réduit le nombre d'interfaces mécaniques externes qui doivent être alignées lors de l'installation.

4. Refroidissement efficace du moteur

L’eau environnante constitue un important fluide caloporteur. Des moteurs immergés correctement conçus peuvent donc assurer un refroidissement efficace pendant un fonctionnement continu.

5. Bruit de fonctionnement réduit

Le fonctionnement immergé isole naturellement une grande partie du bruit mécanique. Cela peut être avantageux pour les stations de drainage urbaines, les installations souterraines et les installations situées à proximité de zones peuplées.

6. Une meilleure adaptation aux fluctuations des niveaux d’eau

Les installations de contrôle des crues et de drainage sont fréquemment confrontées à des changements de niveaux d’eau. Les configurations submersibles peuvent être particulièrement pratiques lorsque les équipements conventionnels au-dessus de l'eau seraient exposés à un risque d'inondation.

7. Exigences potentiellement inférieures en matière de construction civile

Un agencement de pompe compact peut réduire l'espace structurel requis pour certaines stations de pompage. Les économies réelles de construction dépendent de la géométrie du projet, de la conception civile, de la disposition des décharges et des conditions d'installation locales.

Applications typiques

La polyvalence du pompage à flux axial rend cette technologie utile dans les projets de gestion de l'eau municipaux, industriels, agricoles et environnementaux.

L’adéquation de l’application doit toujours être confirmée par rapport aux caractéristiques réelles du liquide. La température, le pH, les matières en suspension, les composants corrosifs, les débris et autres contaminants peuvent influencer le choix des matériaux et la fiabilité de fonctionnement.

Facteurs clés pour la sélection de la pompe

La sélection d'une pompe uniquement en fonction du débit requis est l'une des causes les plus courantes de mauvaises performances du système. L’environnement hydraulique et opérationnel complet doit être évalué avant de finaliser les spécifications.

Les calculs hydrauliques doivent prendre en compte la courbe réelle du système plutôt que de s'appuyer sur des valeurs nominales. Le meilleur point de fonctionnement est généralement celui où la pompe peut fournir le service requis sans étranglement excessif, fonctionnement instable, vibrations ou consommation d'énergie inutile.

Pompe à débit axial submersible par rapport aux unités de pompe conventionnelles

Les systèmes de pompage submersibles et conventionnels peuvent assurer un transfert d’eau fiable lorsqu’ils sont correctement conçus. La différence réside principalement dans la manière dont l'équipement est installé et dans la manière dont le moteur, la pompe, le refroidissement et l'infrastructure de support sont disposés.

Le bon choix dépend du site. Une pompe conventionnelle peut rester préférable là où dominent un accès facile à la surface, une hauteur de chute très élevée ou des exigences de processus spécifiques. Une configuration submersible à flux axial devient particulièrement intéressante lorsqu'un débit élevé, une faible hauteur d'élévation, une construction compacte et des niveaux d'eau fluctuants sont des exigences centrales du projet.

Considérations relatives à l'installation

Une installation correcte est essentielle car même une pompe bien conçue peut souffrir de performances médiocres si le dispositif d'admission ou le système de refoulement est mal configuré.

1. Inspectez la chambre d'installation :Retirez les débris de construction et les corps étrangers qui pourraient pénétrer dans la pompe.
2. Vérifiez la géométrie de l'admission :L'entrée doit fournir un débit stable et raisonnablement uniforme dans la pompe.
3. Confirmez la submersion minimale :La pompe doit fonctionner au niveau d'eau spécifié par le fabricant.
4. Protégez le câble d'alimentation :Évitez les virages serrés, l’abrasion, les mouvements incontrôlés et les dommages mécaniques.
5. Utiliser un équipement de levage approprié :Les unités submersibles peuvent être lourdes, les points de levage et les équipements doivent donc être correctement dimensionnés.
6. Vérifier la protection électrique :Confirmez la mise à la terre, la protection contre les surcharges, la surveillance des fuites et les fonctions de contrôle avant le démarrage.
7. Vérifier les conditions de rotation et de mise en service :Suivez la procédure de mise en service du fabricant avant de mettre la pompe en service normal.

La conception de l’admission mérite une attention particulière. De mauvaises conditions d’afflux peuvent créer des tourbillons, une charge inégale, des turbulences ou un entraînement excessif d’air et de débris. Ces conditions peuvent réduire les performances hydrauliques et augmenter les vibrations ou l'usure.

Pratiques de maintenance et de fiabilité

Les équipements submersibles sont conçus pour des environnements exigeants, mais le fonctionnement immergé ne signifie pas que la maintenance peut être ignorée. Une inspection préventive est toujours nécessaire pour protéger l’isolation électrique, les joints, les roulements, les composants hydrauliques et les câbles.

Un programme de maintenance pratique doit inclure :

• Vérification de l'état de l'isolation du moteur selon la procédure de maintenance du constructeur.
• Inspecter le câble d’alimentation pour déceler toute coupure, abrasion ou détérioration.
• Surveillance des signaux de détection de fuite et de l’état des garnitures mécaniques.
• Vérification des tendances de température des enroulements du moteur et des roulements.
• Inspecter les pales de la turbine pour déceler toute érosion, corrosion, encrassement ou dommage physique.
• Vérification des vibrations anormales, du bruit, de la consommation de courant et des changements de débit.
• Inspecter les grilles d’admission et éliminer les débris accumulés.
• Examiner les dossiers d'exploitation pour identifier la détérioration progressive des performances.

La surveillance des performances est particulièrement utile pour les grandes installations. Une augmentation progressive de la consommation électrique accompagnée d'une baisse du débit peut indiquer un encrassement hydraulique, des dommages à la turbine, une résistance accrue du système ou un fonctionnement hors du point de fonctionnement prévu.

Problèmes de fonctionnement courants et solutions

Pourquoi envisager JINAOTE ?

JINAOTEse concentre sur les solutions de pompage submersibles pour les applications où le transfert d'eau à grand volume, une installation compacte et un fonctionnement immergé fiable sont importants. Son offre de pompes submersibles à débit axial est positionnée pour les environnements exigeants de gestion de l'eau tels que le drainage municipal, le contrôle des inondations, l'irrigation, les systèmes d'eau industriels, le drainage minier, les projets de chantiers navals et les applications hydrauliques liées à l'électricité.

L'approche produit combine la pompe et le moteur dans un ensemble immergé intégré. En fonction de la configuration et des exigences du projet, les fonctions de protection peuvent inclure une construction de moteur scellée, des dispositifs d'étanchéité mécanique, la détection des fuites, la surveillance de la température des enroulements et la surveillance de la température des roulements.

JINAOTE fait également la distinction entre les exigences de flux axial et de flux mixte. Les configurations à flux axial sont généralement appropriées pour les tâches à débit élevé et à faible hauteur d'élévation, tandis que les conceptions à flux mixte peuvent être envisagées lorsque le projet nécessite une plus grande capacité de chute et des caractéristiques hydrauliques différentes.

Pour l’approvisionnement d’un projet, le point de départ le plus utile n’est pas simplement de demander un modèle de pompe. Au lieu de cela, fournissez au fournisseur le débit, la hauteur, la température du liquide, la qualité de l'eau, la teneur en solides, la profondeur d'installation, l'alimentation électrique, le calendrier de fonctionnement et la disposition d'installation requis. Ces informations permettent au fournisseur d'évaluer le service hydraulique et de recommander une configuration plus appropriée.

Foire aux questions

1. À quoi sert principalement une pompe à débit axial submersible ?

Il est principalement utilisé pour déplacer de grands volumes d’eau à des hauteurs d’eau relativement faibles. Les applications courantes comprennent le contrôle des inondations, le drainage municipal, l'irrigation, le transfert d'eau industrielle, la circulation de l'eau de refroidissement, le drainage minier et les stations de pompage au bord des rivières ou des lacs.

2. Quelle est la principale différence entre les pompes à débit axial et les pompes à débit mixte ?

Une pompe à débit axial déplace principalement l’eau parallèlement à l’arbre et est généralement optimisée pour un débit élevé et une faible hauteur de chute. Une pompe à débit mixte combine des caractéristiques hydrauliques axiales et radiales et peut offrir une plus grande capacité de hauteur de refoulement dans les applications appropriées.

3. Une pompe submersible à débit axial peut-elle fonctionner en continu sous l’eau ?

Oui, les unités submersibles correctement conçues sont destinées à un fonctionnement immergé. Cependant, le fonctionnement continu doit rester dans les limites spécifiées par le fabricant en matière de niveau d'eau, de température, électriques, hydrauliques et environnementales.

4. Pourquoi le refroidissement du moteur est-il important dans une pompe submersible ?

Les moteurs électriques génèrent de la chaleur pendant leur fonctionnement. Le moteur étant immergé, l’eau environnante peut assurer un transfert de chaleur efficace. Le maintien des conditions d’immersion et de fonctionnement requises est donc important pour la fiabilité thermique.

5. Quelles conditions d'eau doivent être vérifiées avant de sélectionner la pompe ?

Au minimum, évaluez la température du liquide, le pH, les matières en suspension, la densité, les composants corrosifs, les particules abrasives, les fibres et les débris. Ces facteurs influencent les performances hydrauliques, la sélection des matériaux, la durée de vie des joints et les exigences de maintenance.

6. Une pompe submersible nécessite-t-elle un moteur séparé ?

Non. L’une des caractéristiques déterminantes d’une unité de pompage submersible est que le moteur et la pompe sont intégrés dans un seul ensemble. Cela peut simplifier l'installation mécanique par rapport à une pompe et un moteur montés séparément.

7. Comment maintenir l’efficacité de la pompe au fil du temps ?

Une inspection régulière, une surveillance des performances, un nettoyage de l'admission, une inspection de la turbine, des tests électriques, des vérifications des joints et une surveillance des vibrations ou de la température peuvent aider à identifier la détérioration avant qu'elle ne se transforme en panne majeure.

8. Une pompe submersible à débit axial convient-elle aux projets de contrôle des inondations ?

Oui. Le transfert d’eau à volume élevé et à faible hauteur de chute est un cas d’utilisation typique du pompage à flux axial. La disposition immergée peut également être pratique dans les endroits où les niveaux d’eau fluctuent considérablement et où les équipements montés en surface nécessiteraient une protection supplémentaire.

9. Comment sélectionner le bon modèle de pompe ?

Commencez par le débit et la hauteur totale requis, puis évaluez les propriétés du liquide, la profondeur d'installation, le cycle de fonctionnement, l'alimentation électrique, les conditions d'admission et les exigences de contrôle. La sélection finale doit être basée sur les données de performances vérifiées du fabricant et sur les calculs spécifiques au projet.

10. Quelles informations doivent être fournies lors d'une demande de devis ?

Fournissez le débit requis, la hauteur d'élévation, les caractéristiques du liquide, la température de l'eau, les niveaux d'eau minimum et maximum, la méthode d'installation, l'alimentation électrique, les heures de fonctionnement et toute exigence particulière en matière de surveillance ou de matériel. Des informations détaillées améliorent la précision de la sélection et du devis des équipements.

Conclusion

A Pompe à débit axial submersibleest une solution pratique pour les projets qui doivent transférer de grandes quantités d’eau sans nécessiter de hauteurs de refoulement élevées. Sa configuration intégrée de pompe et de moteur peut simplifier l'installation, réduire l'encombrement de l'équipement, prendre en charge un refroidissement efficace du moteur et fournir une approche robuste pour les environnements difficiles de drainage et de transfert d'eau.

Les meilleurs résultats dépendent toutefois d’une ingénierie correcte. Le débit, la hauteur totale, les conditions d'admission, la qualité de l'eau, la température de fonctionnement, l'alimentation électrique, l'immersion et le cycle de service doivent tous être pris en compte avant la sélection de l'équipement. Une installation correcte et une maintenance préventive sont tout aussi importantes pour maintenir les performances hydrauliques et la fiabilité à long terme.

Pour le drainage municipal, le contrôle des inondations, l'irrigation, le transfert d'eau industrielle, le drainage minier, les systèmes d'eau de refroidissement ou d'autres applications à grand débit,JINAOTEpeut fournir des solutions de pompes à débit axial submersibles adaptées aux exigences du projet. Partagez votre débit, votre hauteur d'eau, les conditions de l'eau, les détails d'installation et vos exigences de fonctionnement avec l'équipe technique pour identifier une configuration appropriée et éviter des erreurs de sélection coûteuses.
