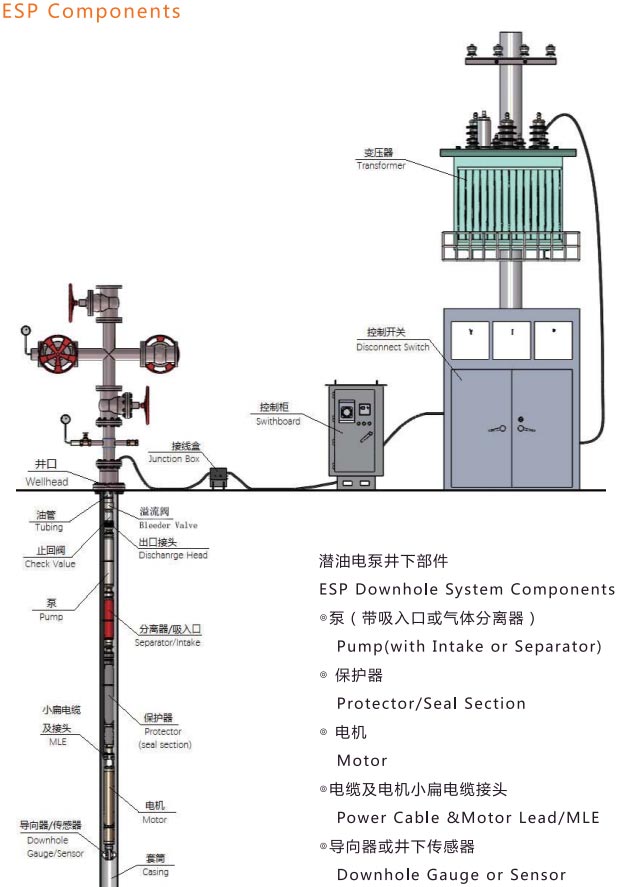

Les principales parties de la pompe géothermique submersible de petit diamètre : pompe centrifuge/admission/séparateur de gaz/submersible moteur/protecteur/extension de câble moteur/décharge.
La pompe géothermique submersible de petit diamètre est spécialement développée pour les puits géothermiques et les hautes températures souterrain projets d’extraction d’eau nécessitant des dimensions d’installation compactes et un fonctionnement continu.
Contrairement aux pompes submersibles classiques, les puits géothermiques impliquent souvent des défis tels que : Diamètre de puits limité, Circulation d'eau à haute température, Fonctionnement continu à long terme, Conditions de maintenance difficiles, Environnements souterrains corrosifs.
Le système ESP de petit diamètre Aote intègre une pompe centrifuge à plusieurs étages, un séparateur de gaz, un protecteur et haute température moteur submersible pour fournir une solution complète pour le levage de fluides de puits profonds.
Le diamètre standard de la pompe varie de 3,38 pouces à 8,75 pouces, ce qui la rend adaptée aux puits géothermiques étroits et applications sur les champs pétrolifères. En fonction des conditions du puits, des configurations personnalisées sont disponibles pour différents débits tarifs, hauteurs de levage et exigences de température.

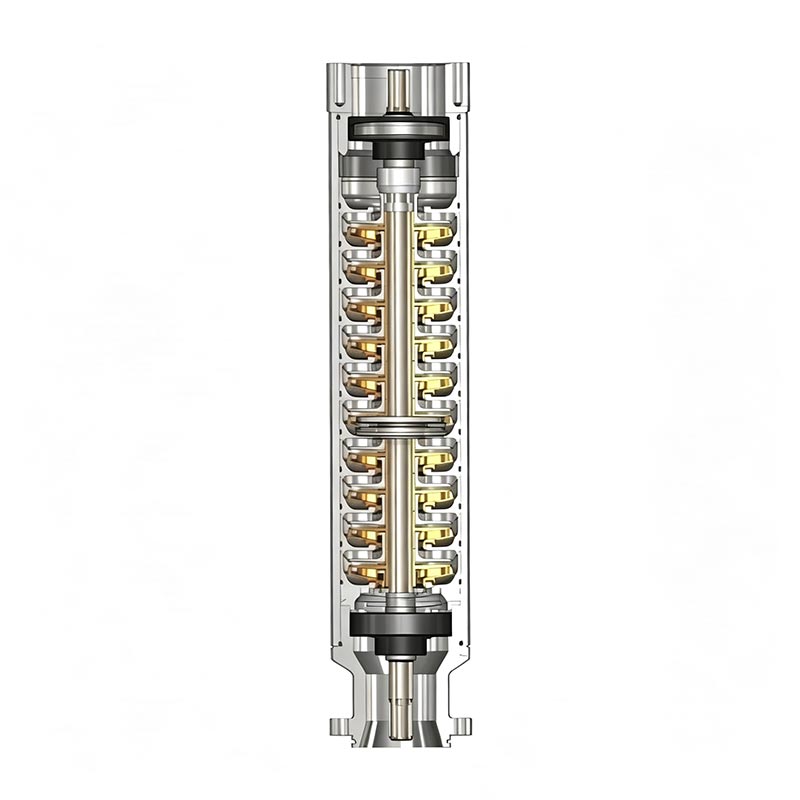

Le nombre d'étages de pompe est déterminé par la levée requise. Chaque étage est constitué d'une roue flottante reliée à l'arbre d'entraînement monel-k500 et un diffuseur fixe dirigeant le flux du fluide. La force axiale de la roue est fait De matériau résistant à l'usure. Afin de réduire la force axiale, la structure de la roue et du diffuseur est conçue par type flottant. La charge axiale restante et le poids mort de l'arbre de la pompe sont maintenus par un palier de butée protecteur.
C'est l'orifice d'aspiration du fluide de puits entrant dans la pompe centrifuge submersible. Pendant ce temps, le gaz libre peut être séparé avant de s'écouler dans la pompe centrifuge submersible, ce qui permet de soulager l'effet du gaz sur l'unité de pompe.

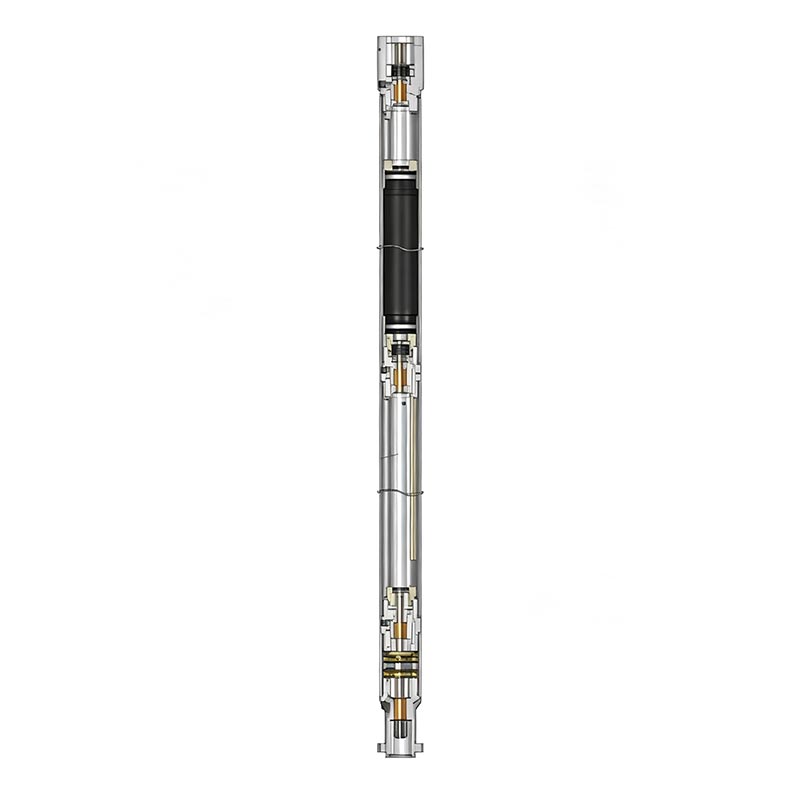

Chaque section contient plusieurs chambres à barrière redondantes pour améliorer la fiabilité. Les chambres à barrière sont disponibles en types de labyrinthe et de sac. La tige du protecteur utilise généralement du matériau Monel-k500. Il y a six garnitures mécaniques sur ça. Le palier de butée utilisé dans la section de joint a une capacité de rotation élevée. nous pouvons offrir différents types et sections de joints en série à adapter les conditions individuelles des puits.

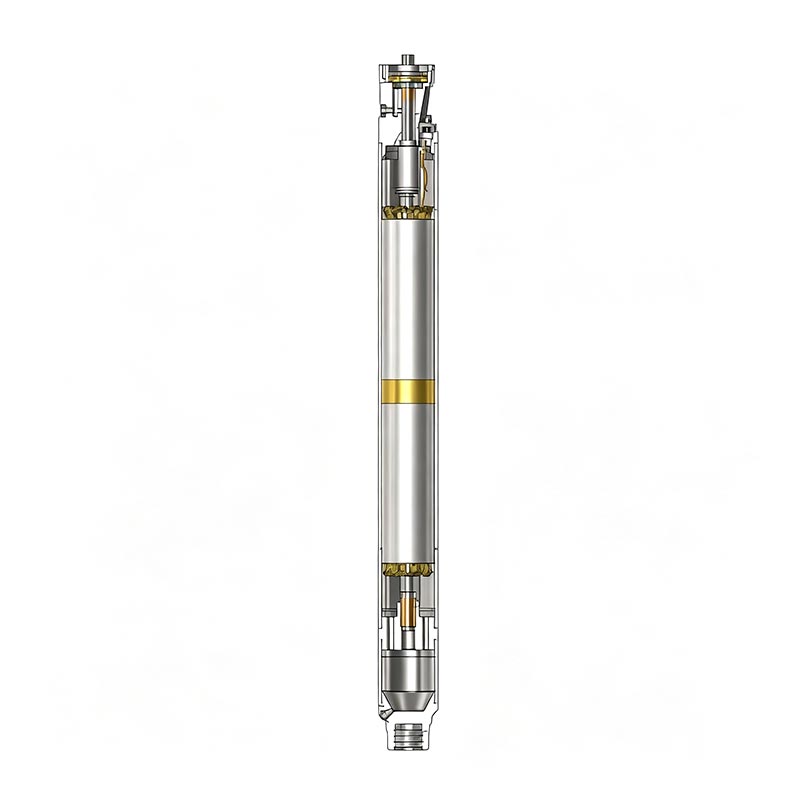

Le moteur submersible est la puissance d’entraînement d’une pompe centrifuge à plusieurs étages. C'est une cage d'écureuil bipolaire triphasée moteur asynchrone.
Il se compose principalement d'un stator, d'un rotateur et d'un système de boucle de cycle d'huile, etc. En raison du moteur submersible, il est limité par le puits diamètre et température ambiante. Son aspect est long et fin. La longueur maximale peut atteindre 10 m. Il est rempli avec une huile super diélectrique à haute résistance pour la lubrification et la conductivité thermique.
L'état de fonctionnement du moteur submersible est suspendu verticalement. Sa butée supérieure porte la force axiale et le poids mort du rotor La chaleur générée par le moteur est transmise au bien fluide à travers le carter du moteur.
Utilisé pour extraire l’eau chaude souterraine pour :
• Chauffage urbain
• Systèmes de chauffage des bâtiments
• Applications de chauffage industriel
Fournit une circulation continue d’eau chaude pour les centrales géothermiques.
Convient aux puits de pétrole nécessitant des systèmes ESP compacts pour la production de fluides.
Utilisé dans les puits profonds où les pompes submersibles standard ne peuvent pas résister aux conditions de température.
Aote Tianjin Pump Co., Ltd. a été créée en 2004, qui est un fabricant professionnel dans la production, la vente, recherche et développement de pompes submersibles électriques, de pompes submersibles, de pompes à eaux usées et de moteurs dans l'un des professionnels fabricants. La société est enregistrée en tant qu'entreprise privée dans la zone de développement économique de Jin Nan, une zone industrielle zone de développement à Tianjin, en Chine.
La société dispose de solides capacités de développement de produits pour introduire la technologie de pompe électrique submersible REDA, importer de technologie de moteur submersible développée sur la base de la synchronisation avec le leader mondial des moteurs submersibles des pompes, pompes submersibles, et dérivées pour répondre aux exigences particulières des clients de divers produits spéciaux.
Nous avons mis en place 6 sections principales pour la fabrication, y compris l'empilement de stratifications, l'enroulement du stator, l'assemblage moteur, la pompe. ensemble, ensemble protecteur et ensemble séparateur, ensemble protecteur et ensemble séparateur. Jusqu'à présent, la production annuelle la capacité d'AOTE a atteint 1150 unités ESP.
Afin de garantir la qualité, nous obéissons strictement aux normes du système de gestion ISO9001-2008, nous appuyons sur des technologies modernes. système de gestion et l'idéologie directrice de l'innovation audacieuse, rendant le produit plus réactif au marché. de plus en plus sophistiqué et a été reconnu par nos clients.
Grâce à votre soutien, votre amour et votre confiance, AOTE a réalisé la brillante réussite d'aujourd'hui. Shumin Chen, notre général Le manager exprime ici sa profonde gratitude ! Nous répondrons aux attentes et augmenterons le contenu technologique des produits pour briller de mille feux.
Le système standard est conçu pour les applications géothermiques avec des températures de fonctionnement de 100℃ à 260℃. Matériel la sélection et la configuration du moteur peuvent être personnalisées en fonction des conditions réelles du puits.
Oui. La pompe est spécialement conçue pour les puits étroits, avec des diamètres disponibles de 3,38 pouces à 8,75 pouces.
Les composants clés tels que l'arbre d'entraînement peuvent utiliser l'alliage Monel K500, tandis que les matériaux d'isolation haute température et de l'huile diélectrique est appliquée dans le système moteur.
Oui. Aote peut personnaliser les étages de pompe, la puissance du moteur, la structure d'étanchéité et les matériaux en fonction de la profondeur, de la température et du puits. le débit et les caractéristiques du fluide.
