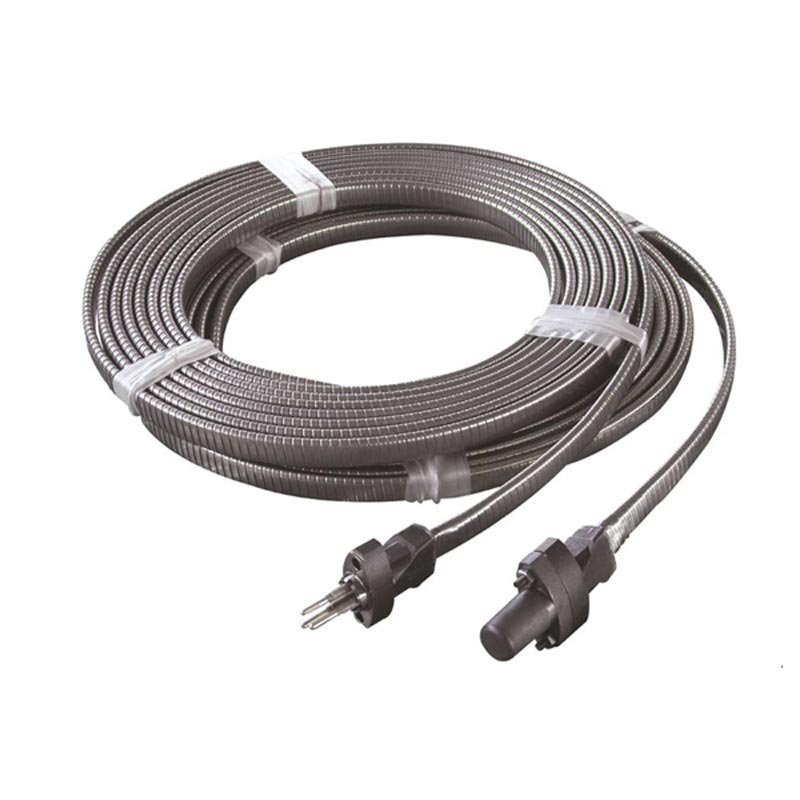

La norme API MLE est un câble armé plat spécialisé conçu pour les sites de puits de pétrole terrestres et le support offshore. plates-formes. Il présente une structure plate multicœur parallèle et est équipé d'un ruban d'acier galvanisé à emboîtement. armure (épaisseur de 0,3 mm, chevauchement ≥90 %), résistant efficacement aux chocs, à l'écrasement et aux dommages causés par les rongeurs sur le terrain opérations.
Par rapport aux câbles blindés ronds traditionnels, sa forme plate et compacte permet d'économiser ≥30 % d'espace de câblage, en particulier adapté aux dégagements d'équipement aussi étroits que 15 mm et aux tranchées de câbles peu profondes avec un espace limité. Le chef d'orchestre est fait de fil toronné en cuivre souple étamé, et l'isolation est en polyéthylène réticulé XLPE, avec résistance à l'huile répondant aux normes ASTM D471.
Tous les produits sont soumis à une inspection rigoureuse de l'ensemble du processus conformément aux exigences de l'API. Notre entrepôt maintient un stock de plus de 5 000 mètres pour répondre aux besoins de déploiement d’urgence dans les opérations de forage et de fracturation.
| Article | Spécification |
| Nom du produit | Mini câble blindé plat standard API MLE |
| Type de câble | Mini câble blindé plat |
| Isolation | XLPE résistant à l'huile |
| Armure | Ruban en acier galvanisé |
| Configuration de base | Personnalisé (2 à 12 cœurs disponibles) |
| Taille du conducteur | Personnalisé selon les exigences du projet |
| Tension nominale | Personnalisé en fonction de l'application |
| Rayon de courbure minimum | En fonction de la structure du câble |
| Installation | Applications à déplacement fixe ou continu |
| Résistance aux flammes | Disponible sur demande |
| Résistance chimique | Huile, boue, saumure, fluide de forage, fluide hydraulique |
| Résistance aux UV | Oui |
| OEM et ODM | Soutenu |
Il utilise des conducteurs en cuivre souple étamé de haute pureté avec une structure finement torsadée qui supporte ≥10 millions de cycles de courbure (testé selon la norme ISO 1456, le rayon de courbure est 8 fois le diamètre extérieur du câble).
Une couche isolante en polyéthylène réticulé XLPE résistante à l'huile (selon la norme ASTM D471, peut être immergée dans pétrole brut, saumure et fluide de fracturation pendant des périodes prolongées) protège chaque noyau.
Le câble utilise une double structure de protection :
Première couche : Armure en ruban d'acier galvanisé emboîtable
Deuxième couche : gaine extérieure résistante à l'abrasion
Notre atelier de production est équipé de lignes de production de câbles plats et de blindages emboîtables entièrement automatisées. La mesure du diamètre laser en temps réel et la détection des étincelles sont mises en œuvre à chaque étape de fabrication. Chaque lot de produits finis doit passer 12 points de contrôle d'inspection obligatoires avant de quitter l'usine.
La norme API MLE, vérifiée par des laboratoires tiers, possède les cinq principaux avantages de performance suivants :
1. Structure plate peu encombrante – Avec un rapport d'aspect allant jusqu'à 5:1, la conception plate permet d'économiser ≥30 % d'espace d'installation par rapport aux câbles ronds de même section de conducteur, permettant une installation dans des espaces d'équipement aussi étroits que 15 mm.
2. Protection mécanique supérieure – L'armure en ruban d'acier emboîtable conforme aux normes API protège efficacement contre les chocs, l'écrasement et les dommages causés par les rongeurs.
3. Durée de vie en flexion prolongée – La combinaison de conducteurs en cuivre étamé finement toronnés et d'une gaine flexible supporte ≥10 millions de cycles de courbure à un rayon de courbure de 8 fois le diamètre extérieur du câble, vérifié par les tests de fatigue en flexion ISO 1456.
4. Résistance aux produits chimiques et à la corrosion – L'isolation et la gaine XLPE ont subi un test d'immersion continue de 72 heures.
5. Blindage contre les interférences électromagnétiques – La couche de blindage en bande d'acier offre une efficacité de blindage électromagnétique ≥ 85 %, s'adaptant à l'environnement électromagnétique complexe des champs pétrolifères.
La norme API MLE est déployée dans un large éventail d'opérations sur les champs pétroliers et gaziers, notamment :
| Application | Configuration typique | Exigence clé |
| Chaîne de traînée de chariot forestier | 4×2,5mm² + signaux | Durée de vie élevée, blindage EMI |
| Contrôle d'automatisation des têtes de puits | 8-12×1,0 mm² | Espace étroit, résistance à l'huile |
| Pose enterrée de tranchées peu profondes | 4-6×2,5 mm² | Résistance à l'écrasement, protection contre les rongeurs |
| Contrôle auxiliaire offshore | 4-12×1,5 mm² | Résistance à la corrosion au brouillard salin |
| Lignes mobiles d'unité de fracturation | 3×4mm² + 2×2,5mm² | Résistance à l'abrasion, enroulement fréquent |
| Instrumentation et lignes de signaux | 4-8×0,75 mm² | Signal Stable, faible capacité |
Il est fabriqué selon un système de gestion de qualité strict, répondant aux normes suivantes :
1.Spécification API 7-2
2.API Q1
3.ISO 9001:2015
4. CEI 60092
Notre usine est soumise à des audits annuels par des agences d'audit tierces. Rapports de test SGS et inspection d'usine des certificats peuvent être fournis pour chaque lot de produits sur demande. L'ensemble du processus, à partir des matières premières (cuivre tiges) jusqu'aux câbles finis, est traçable.
| Pourquoi nous choisir | Preuve |
| Fabricant certifié API | Certifié API Spec 7-2 et API Q1. Des audits annuels par des tiers garantissent une conformité continue. |
| Expérience éprouvée sur le terrain | Fourni à plus de 15 projets pétroliers en Chine, au Moyen-Orient et en Asie du Sud-Est depuis 2020. Zéro réclamations en responsabilité du fait des produits à ce jour. |
| Contrôle qualité rigoureux | 12 points de contrôle obligatoires par lot. Rapports de test SGS et certificats d'usine fournis avec chaque expédition. |
| Capacité d'approvisionnement flexible | Plus de 5 000 m d'inventaire spot + 3 lignes de production API MLE dédiées = approvisionnement stable pour les appels d'offres à grande échelle. |
| Support technique en un seul temps | Correspondance des paramètres avant-vente, conseils d'installation et analyse des pannes après-vente incluses. Direct assistance technique d'usine disponible par appel vidéo. |
Il est principalement utilisé dans les systèmes de diagraphie des champs pétrolifères, les équipements de contrôle des têtes de puits, les unités filaires, circuits d'instrumentation et autres applications nécessitant un câble plat compact et protégé mécaniquement. C'est particulièrement adapté aux installations avec un espace limité et des mouvements de câbles fréquents.
Contrairement aux câbles plats standard, notre produit est doté d'une armure en acier galvanisé et d'un revêtement résistant à l'huile. gaine extérieure pour une protection renforcée contre l'écrasement, l'abrasion, les impacts et les environnements difficiles des champs pétrolifères. C'est la construction est conçue pour les applications industrielles exigeantes où la fiabilité à long terme est essentielle.
Oui. Le câble utilise des conducteurs flexibles en cuivre étamé de classe 5 et une structure plate renforcée, ce qui le rend adapté aux applications impliquant des flexions répétées, des enrouleurs de câbles, des chaînes porte-câbles et des équipements mobiles pour champs pétrolifères.
Oui. Le câble est conçu pour les installations terrestres et offshore. Sa veste offre une excellente résistance à l'huile, à l'humidité, à l'exposition aux UV, aux fluides de forage et aux produits chimiques industriels courants, garantissant une fiabilité performances dans des environnements difficiles.
Nous proposons des tailles de conducteurs, des numéros de conducteurs et des dimensions de câbles personnalisés en fonction des exigences du projet. Notre L'équipe d'ingénierie peut recommander la configuration la plus appropriée en fonction de la tension, du courant et de l'installation. conditions et exigences de candidature.
Oui. Des services de fabrication OEM et personnalisés sont disponibles, y compris la taille du conducteur, le nombre de noyaux, l'isolation. matériau, type d'armure, matériau de la gaine extérieure, longueur du câble, couleur et identification spécifique au client.
Chaque câble est soumis à une inspection de qualité complète avant la livraison. Les tests typiques incluent la résistance des conducteurs, résistance d'isolation, tests de tenue à haute tension, inspection dimensionnelle, inspection de l'intégrité du blindage, flexion évaluation des performances et inspection visuelle de la qualité.
